鎧を着たシフト金属閉鎖スイッチ機器

●アプリケーション領域

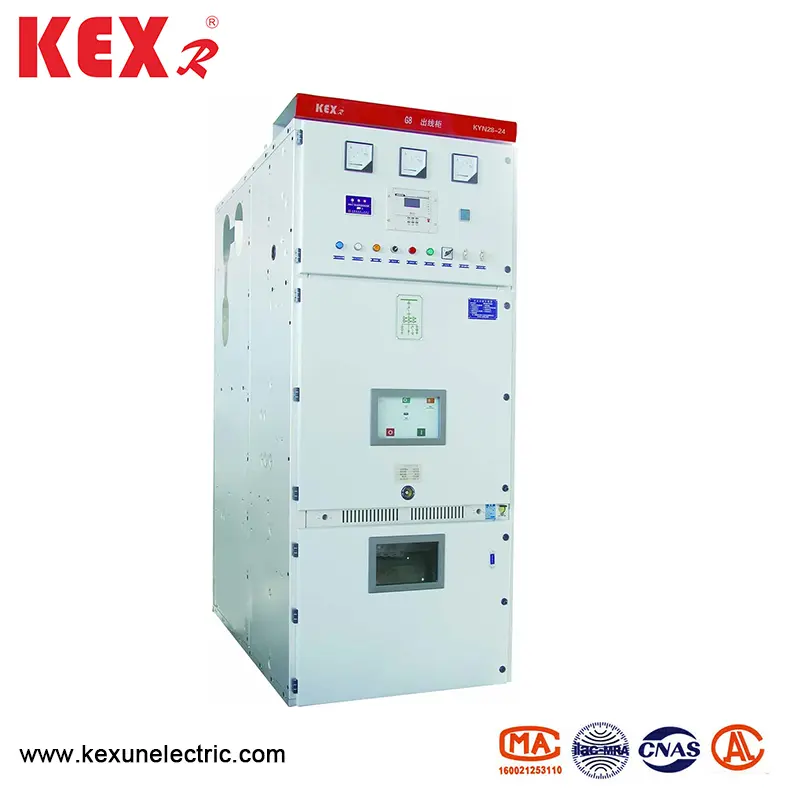

Kyn28-24タイプの鎧を着たシフト金属閉じたスイッチ機器（以下、スイッチ機器と呼ばれる）は、24kVの定格電圧を備えた屋内3フェーズ50/60Hzの電力システムに適しており、主に電力エネルギーと分散のために、発電所、変電所、産業および鉱業エンタープライズ、高地の建物に使用されます。 KYN28-24スイッチ機器には、誤操作を防ぐためのさまざまな機能があります。これには、ハンドカートが負荷で移動するのを防ぎ、接地スイッチが回路ブレーカーの閉鎖を防ぎ、接地スイッチが電気で閉じるのを防ぎ、ライブコンパートメントに誤って入力するのを防ぎます。 Kyn28-24タイプの鎧を着たシフトメタル閉じたスイッチ機器には、VS1-24シリーズ高電圧AC真空回路ブレーカーハンドカートとYD4G-24シリーズシールされた真空回路ブレーカーハンドキャートが優れたパフォーマンスを備えています。スイッチ機器のセカンダリ回路には、高度で信頼できる制御および保護コンポーネントが装備されています。バスは、熱小切手断熱材またはエポキシコーティングされた断熱手段を採用し、電極の形状を最適化し、キャビネットの本体は構造がコンパクトです。これは、高度な技術、安定した性能、合理的な構造、便利な使用、安全性、信頼性を備えた配電装置です。

●製品の製造基準

Kyn28-24タイプの鎧を着たシフト金属閉鎖スイッチ機器は、基準を下回っています。

◆GB 311.1高電圧送信および変換装置の断熱調整

◆GB1984高電圧AC回路ブレーカー

◆GB39063.6KV〜40.5kV ACメタル密閉装置および制御装置

◆GB/T11022高電圧スイッチギアおよびコントロールギアの標準の一般的な技術的要件。 ◆高電圧スイッチギアとコントロールギアのIEC 60694標準の一般的な技術要件。 ◆IEC 62271-200：2003高電圧スイッチギアとコントロールギアパート200：52kVを超え、ACメタル密閉装置および制御装置を下回る定格電圧1kV。

●技術パラメーター

●構造と作業原則

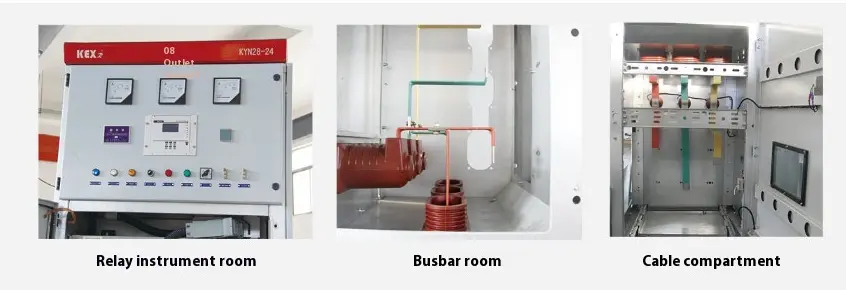

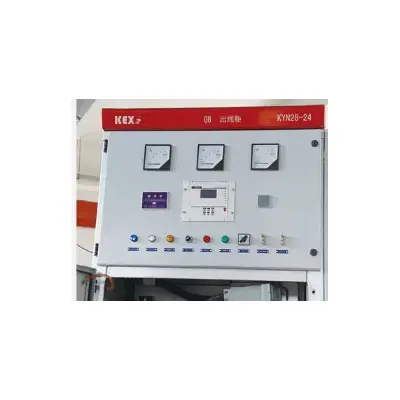

Kyn28-24タイプの鎧を着たシフト金属閉鎖スイッチ機器は、キャビネットと取り外し可能な部品（一般的に手足として知られています）で構成されています。キャビネットは、バスルーム、サーキットブレーカールーム、ケーブルルーム、リレーインストルメントルームなどの金属パーティションによって、いくつかの機能的コンパートメントに分かれています。スイッチギアの取り外し可能な部品には、真空回路ブレーカーハンドカート、電圧変圧器のハンドカート、稲妻のハンドカート、分離ハンドカート、ヒューズハンドカートを装備できます。

●主な構造的特徴

スイッチギアは、連続して配置したり、壁に取り付けたりすることができます。これにより、スイッチギアの安全性と柔軟性が向上するだけでなく、床面積も削減されます。

◆シェル

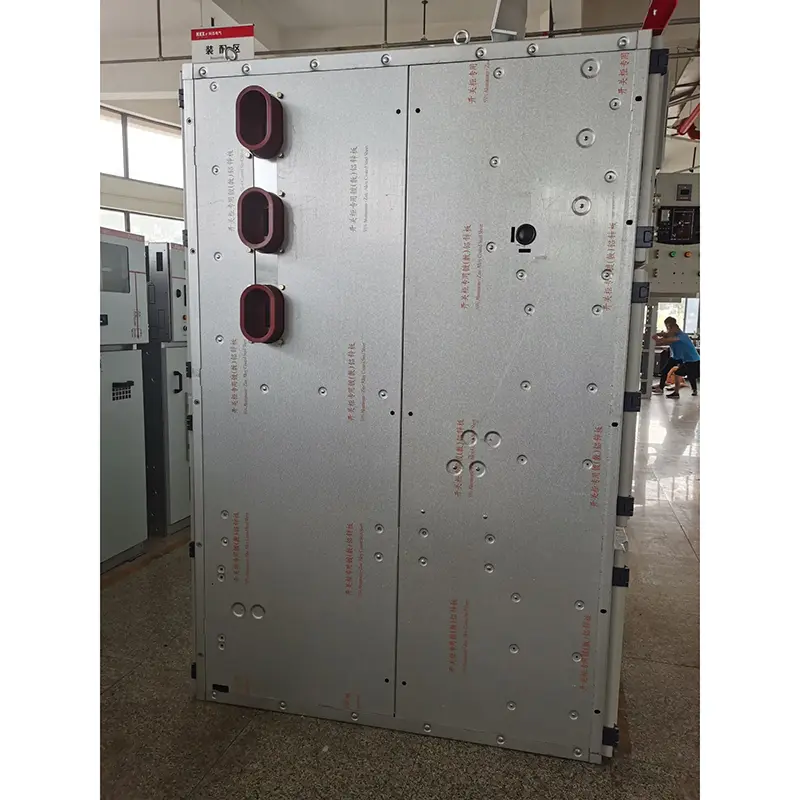

Kyn28-24タイプの鎧を着たシフト金属閉じたスイッチ機器のシェルは、CNC工作機械で処理され、複数の折りたたみプロセスで作られた輸入アルミニウムZincコーティングされた鋼板で作られています。キャビネット全体は高精度と強い腐食抵抗と酸化抵抗を持ち、複数の折りたたみ技術が採用されているため、キャビネットは全体的に軽量で、他の同様の機器キャビネットよりも機械的強度が高く、外観が美しいです。キャビネットは組み立てられた構造を採用します。これは、柳のナットと高強度ボルトで接続されているため、処理と生産のサイクルが短くなり、部品は普遍的で床面積が小さく、生産の組織が便利です。

◆ハンドカート

ハンドカートスケルトンは、薄いスチールプレートで作られ、CNC工作機械で組み立てられています。ハンドカートとキャビネットは一致する精度が高く、機械的なインターロックは安全で信頼性が高く、柔軟です。ハンドカートは、サーキットブレーカーのハンドカート、電圧変圧器ハンドカート、メーターの手足、分離手錠などに分割できます。同じ仕様を持つハンドカートは、自由に交換できます。ハンドカートには、切断/テスト位置とキャビネット内の作業位置があり、各位置には位置決め装置があります。信頼できるインターロックを確保するため。あらゆる種類のハンドカートは、操作が軽くて柔軟で、勤務中の担当者に適しているネジ棒で推進され、撤回されます。ハンドカートをキャビネットから取り外す必要がある場合、さまざまな検査とメンテナンスのために特別なトランスファートラックで便利に取り出すことができます。ハンドカートランニング車がキャビネットサーキットブレーカールームに運ばれると、オフ/テスト位置に確実にロックされ、キャビネットの位置インジケータライトがその位置を示します。ハンドカートが完全にロックされた後にのみ、リードネジ推進機構を揺さぶることができ、手錠を作業位置に押し込むことができます。ハンドカートが作業位置に到達すると、推進ハンドルの動作力が突然増加して回転できず、対応する位置インジケータライトがその位置を示します。ハンドカートの機械的インターロックは、ハンドカートが作業位置またはテスト位置にある場合にのみ、回路ブレーカーを閉じることができることを確実に保証できます。さらに、ハンドカートは、回路ブレーカーが開口部にある場合にのみ移動できます。

◆圧力緩和装置

圧力リリーフデバイスは、ハンドカートルーム、バスルーム、ケーブルルームの上に設置されています。コンパートメントとアークで断層が発生すると、スイッチギア内の空気圧が上昇し、キャビネットのドアが玄関に設置された特別なシーリングリングによって閉じられ、上部デバイスの圧力緩和金属プレートが自動的に開かれ、圧力と高温ガスが放出され、オペレーターとスイッチギアの安全性が保証されます。

◆ハンドカートと連動したセカンダリプラグ。

スイッチギアとハンドカートの間のセカンダリ接続は、ナイロンの波形伸縮チューブを介してハンドカートに接続されているセカンダリプラグの接触を通じて実現され、スイッチ機器のハンドカートの右上にセカンダリソケットが設置されています。ハンドカートがテスト/オフ位置にある場合にのみ、セカンダリプラグをプラグインまたはプラグを解除できます。ハンドカートが作業位置に入ると、セカンダリプラグがロックされます。閉鎖とロックされた電磁石を備えた回路ブレーカーの手錠をかけ、セカンダリプラグが接続される前に、ハンドカートの閉じたメカニズムは電磁石によってロックされ、開閉できるため、閉じることができません。

◆充電されたディスプレイデバイス

スイッチギアには、高電圧センサーとディスプレイで構成される一次回路の動作を検出するためのライブディスプレイデバイスを装備できます。デバイスは、高電圧回路の充電ステータスを促すことができ、電磁ロックと協力して、手錠をかけることを目的として、荷物が移動して隔離され、接地されたスイッチが充電された充電を防ぐことを防ぐために、操作ハンドル、キャビネットのドア、隣接するキャビネットを強制的にロックして、充電を防ぐことができます。

◆凝縮を防ぎます

湿度が高くなっている、または大きな温度変化がある環境の凝縮を防ぐために、上記の動作条件下で断熱事故を防ぐために、それぞれ回路ブレーカールームとケーブルルームに電気ヒーターが設置されます。

◆接地装置

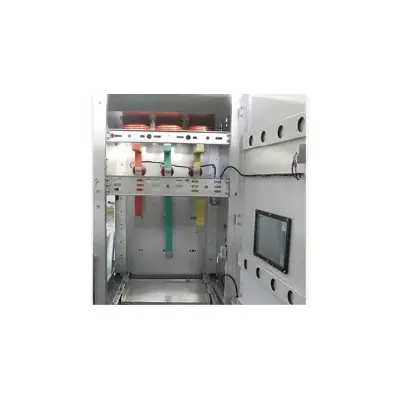

ケーブルルームには5×40mm2の接地銅バーがあり、隣接するキャビネットを通過し、直接接地されたコンポーネントを使用するためにキャビネットとよく接続されています。キャビネット全体がアルミニウムでコーティングされた亜鉛プレートでスプライスされているため、キャビネット全体が良好な接地状態にあり、キャビネットに触れるときにオペレーターの安全性を確保します。
