ボックスタイプ固定金属閉じたスイッチ機器

XGN2-12ボックスタイプの主要な主要なコンポーネントは、中国の工場で特別に生産される固定金属閉鎖スイッチ機器がすべて再設計されています。現在使用されているハンドカート機器およびGG-1（a）F装置と比較して、XGN2-12ボックスタイプ固定金属閉鎖装置は断熱レベルと保護レベルが高く、位相と位相から地下の拍手および断熱ガスは内部で使用され、二次回路で二次プラグは使用されません。
モデル：XGN2-12
ブランド：Kexr

お問い合わせを送信

製品説明

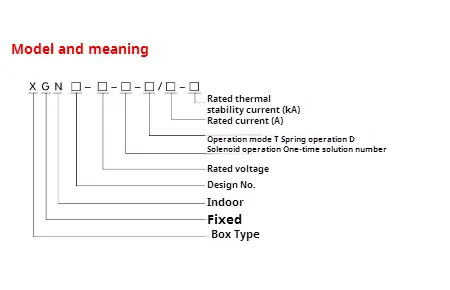

●モデルの意味

Box Type Fixed Metal Closed Switch Equipment

●主にXGN2-12ボックスタイプ固定金属閉鎖スイッチ機器の技術的パラメーター

番号	アイテム	ユニット	データ
1	定格電圧	KV	3,6,10
2	最大操作作業電圧	KV	3.5,8.9,11.5
3	定格電流	A	5〜3000
4	定格ブレーク電流	KA	16,20,31.5,40
5	定格の短絡閉鎖電流	KA	40,50,80,100
6	定格短絡動的安定電流	KA	40,50,80,100
7	定格熱安定電流	KA	16,20,31.5,40
8	定格熱安定時間	S	4
9	IP学位		IP2x
10	バスシステム		単一のバスまたはバイパス付き
11	動作方法		電磁またはバネのエネルギー貯蔵タイプ
12	寸法（幅深さ高さ）	mm	110012002650（1000a未満）
13	重さ	Kg	1000

◆構造

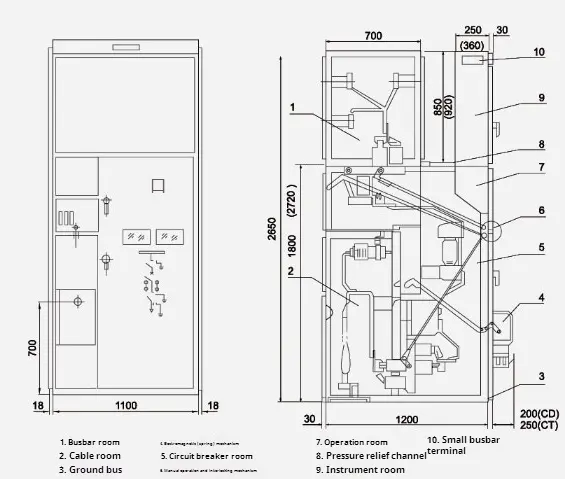

このXGN2-12ボックスタイプ固定金属閉じたスイッチ機器は、金属閉じたボックス構造であり、装備フレームは角度鋼で溶接されています。機器は、サーキットブレーカールーム、バスルーム、ケーブルルーム、スチールプレートのリレールームに分かれており、機器の主要コンポーネントの操作は、ファサードの観測窓と照明ランプを通して観察できます。機器の技術的パフォーマンスを改善するために、主なコンポーネント（回路ブレーカーや回転式切断器など）が再設計されています。 XGN2-12ボックスタイプの固定金属閉じたスイッチ機器のレイアウトに応じて、リレーをリレールームに設置し、信号リレー、ドアに機器を示すことができ、トランスファースイッチの設置と操作室、バスルーム、下部のケーブルルームを使用して、ユーザーが便利に接続できるようにすることができます。正面は回路ブレーカールームで、機器のメンテナンスに便利です。機器の内部メカニズムについては、図1と図2および製品マニュアルを参照してください。

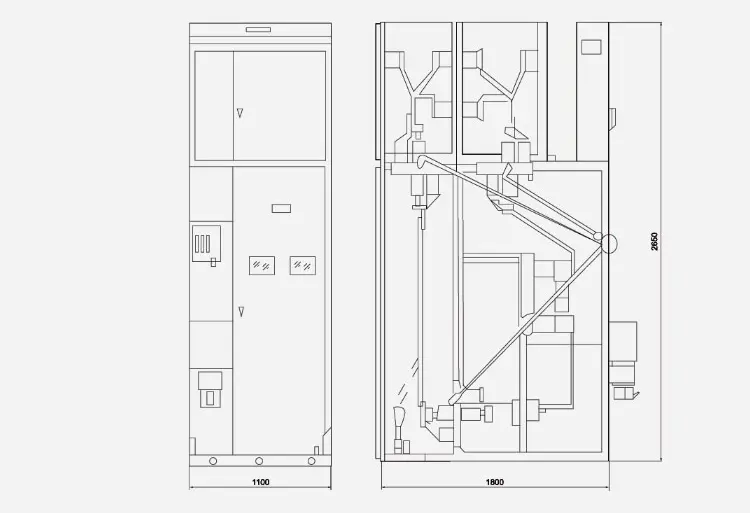

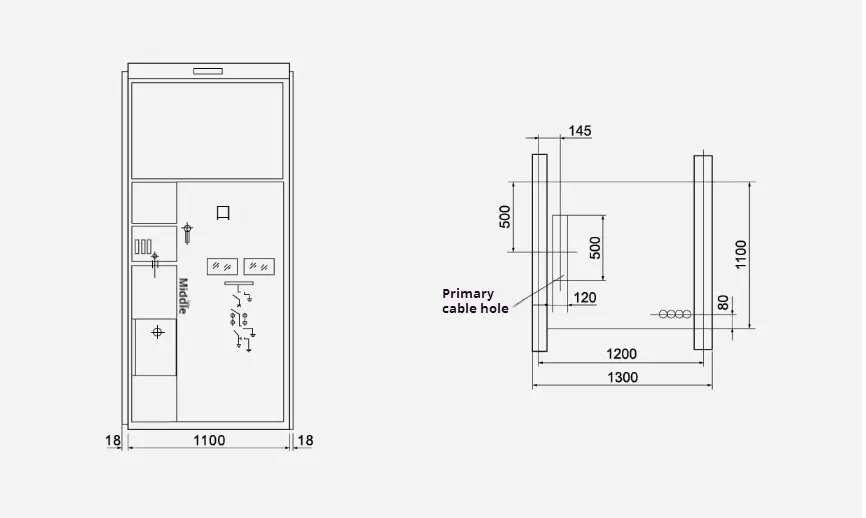

●XGN□-12/07Dアウトライン図面

Box Type Fixed Metal Closed Switch Equipment
