高電圧完全セット

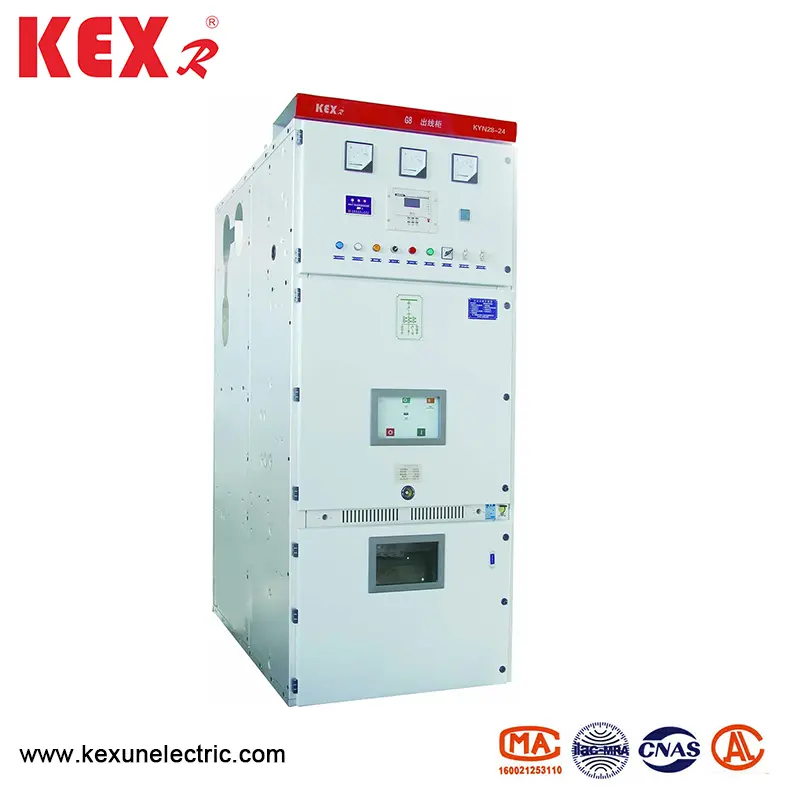

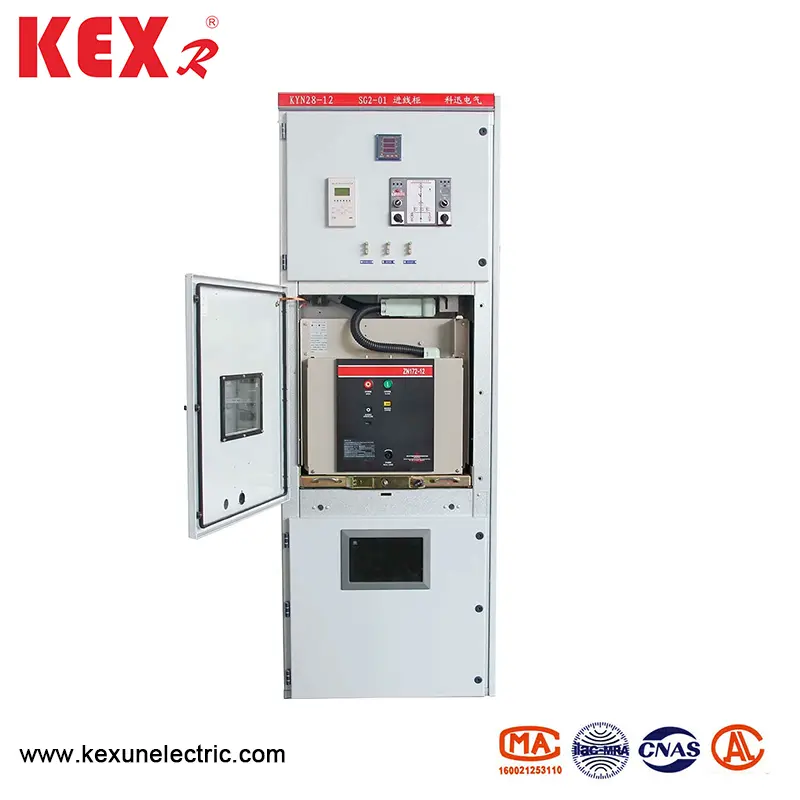

●KYN28-12タイプの高電圧完全セットの適用

Kyn28-12（GZS1）高電圧完全セットは、3-12kVのネットワーク電源を受け取り、配布するために使用される3フェーズAC 50Hz屋内完全配信デバイスです。さまざまな種類のマイクロコンピューターベースの包括的なリレー保護デバイスをこの製品のリレーチャンバーのパネルに設置でき、システムのインテリジェントな制御を実現できます。リモートコントロール、テレメトリ、リモート通信、リモート調整の機能があり、フィールドネットワークは、通信インターフェイスを備えた缶バスを介して制御できます。また、回路ブレーカーの誤操作を防ぎ、荷物で手錠を押して引っ張り、電気で接地スイッチを閉じ、接地位置で電気を送信し、誤って「5つの予防」と呼ばれるライブ間隔に入るのを防ぐ機能があります。キャビネットには、VSI（ZN63）およびZN12V真空回路ブレーカー、およびインポートされたVD4真空回路ブレーカーとVCシリーズ真空コンタクタを装備できます。

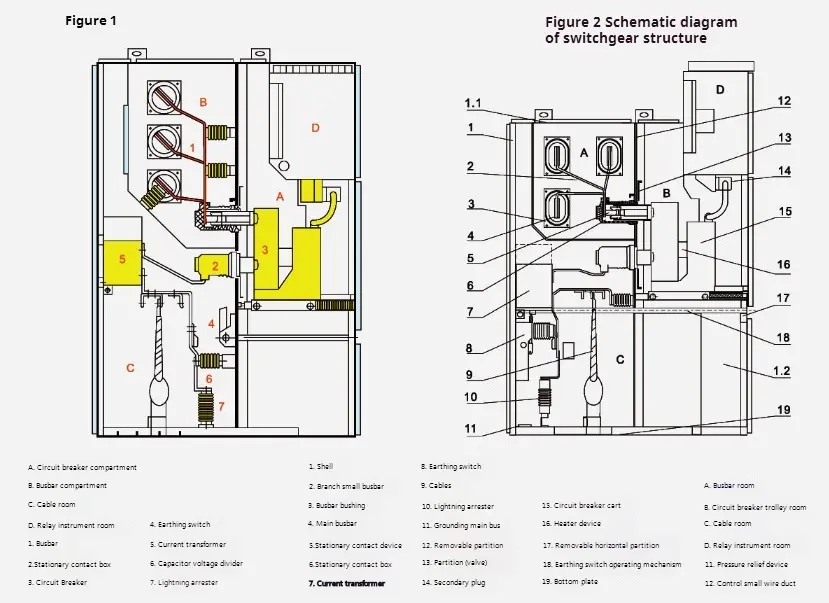

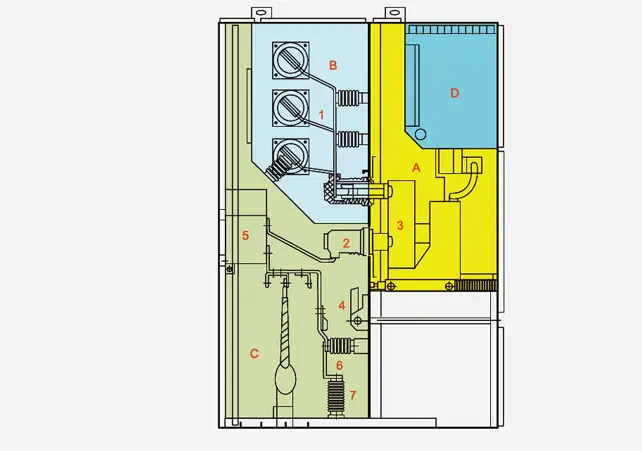

●Kyn28-12タイプの高電圧完全セットの構造チャート

●高電圧の完全セットは標準を下回っています：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

●高電圧完全セット説明

高電圧完全セットのシェルとパーティションは、CNC工作機械によって処理および曲がった後にボルトで固定されたアルミニウム亜鉛コーティングされた鋼板または鋼板で作られているため、組み立てられた高電圧の完全セットが均一性を維持できます。アルミニウム亜鉛コーティングされた鋼板は、強い抗腐食と酸化防止効果と高い機械的強度を備えています。高電圧の完全なセットの内部は、パーティションによって手足室、バスルーム、ケーブルルーム、リレーインストルメントルームに分割されており、各ユニットのシェルには独立した接地があります。そのドアにはすべて静電プラスチックが散布されているため、表面には耐衝撃性、腐食抵抗、美しい外観の利点があります（色はユーザーがカスタマイズできます）。

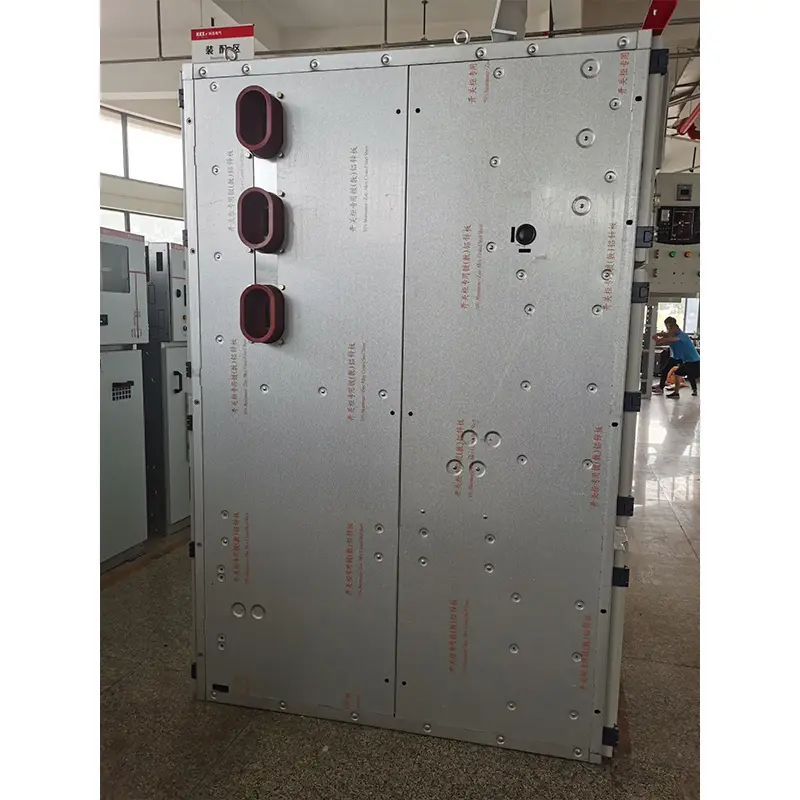

◆シェルとパーティション

キャビネットのシェルとパーティションは、CNC機械工具によって曲がった後にボルトで固定された高品質の輸入アルミニウム製の亜鉛鋼板で作られているため、組み立てられた高電圧の完全セットは均一性を維持できます。強い腐食抵抗と酸化抵抗を持ち、同じ鋼板よりも機械的強度が高くなっています。高電圧の完全なセットは、パーティションによって手足室（サーキットブレーカーコンパートメント）、バスルーム、ケーブルルーム、リレーインストルメントルーム（低電圧ルーム）に分割されます。各ユニットのシェルは独立して接地されています。

◆寸法

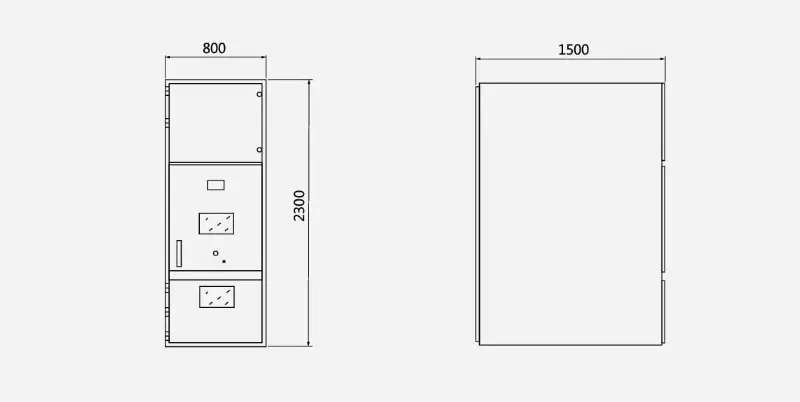

◆高電圧の完全なセットのアウトライン寸法図

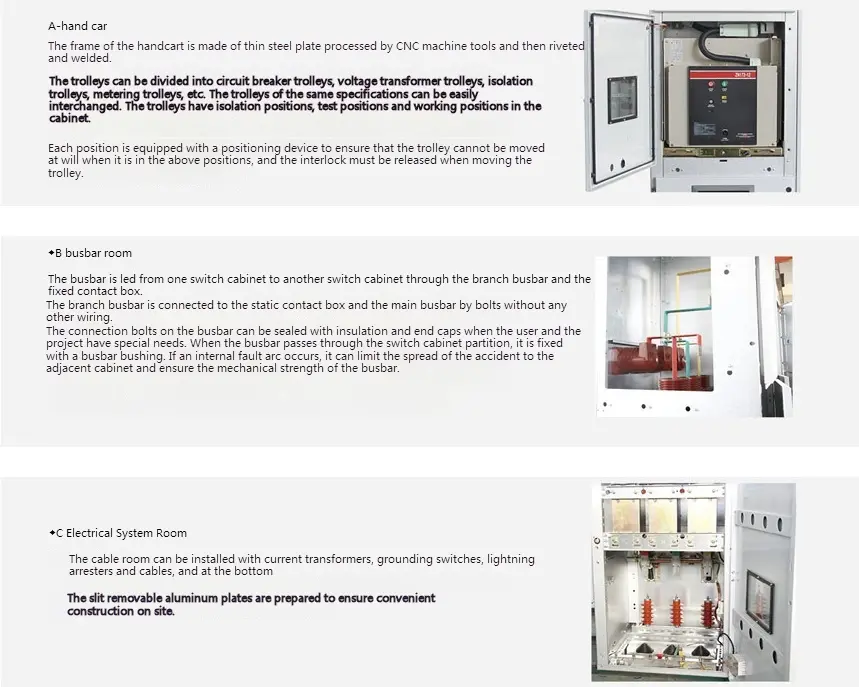

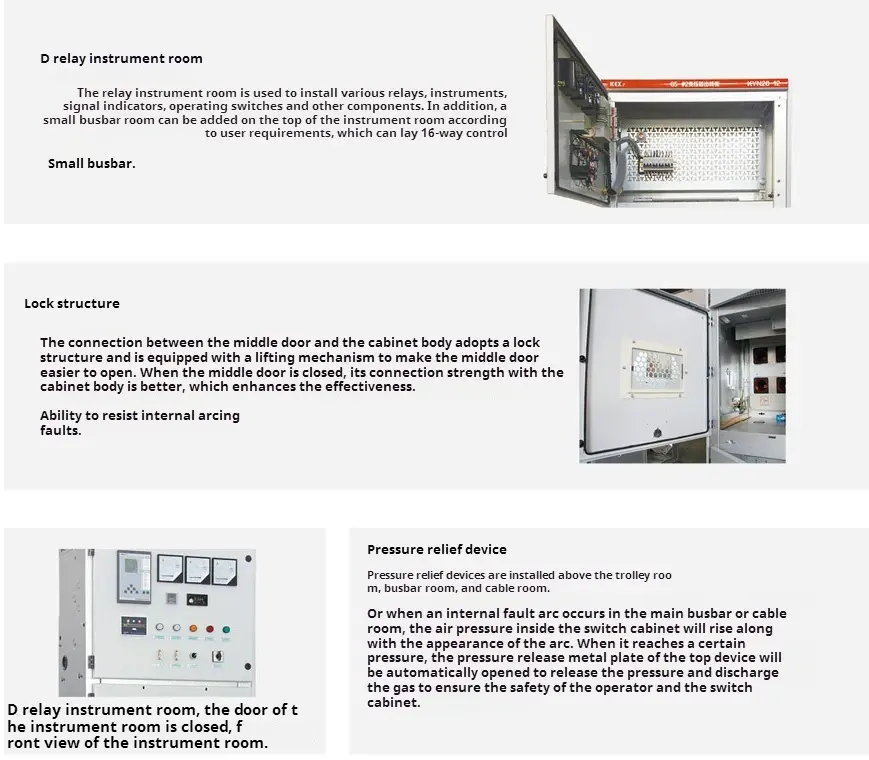

◆KYN28-12タイプの高電圧完全セットの重要なコンポーネント
