鎧に覆われたシフトスイッチ機器

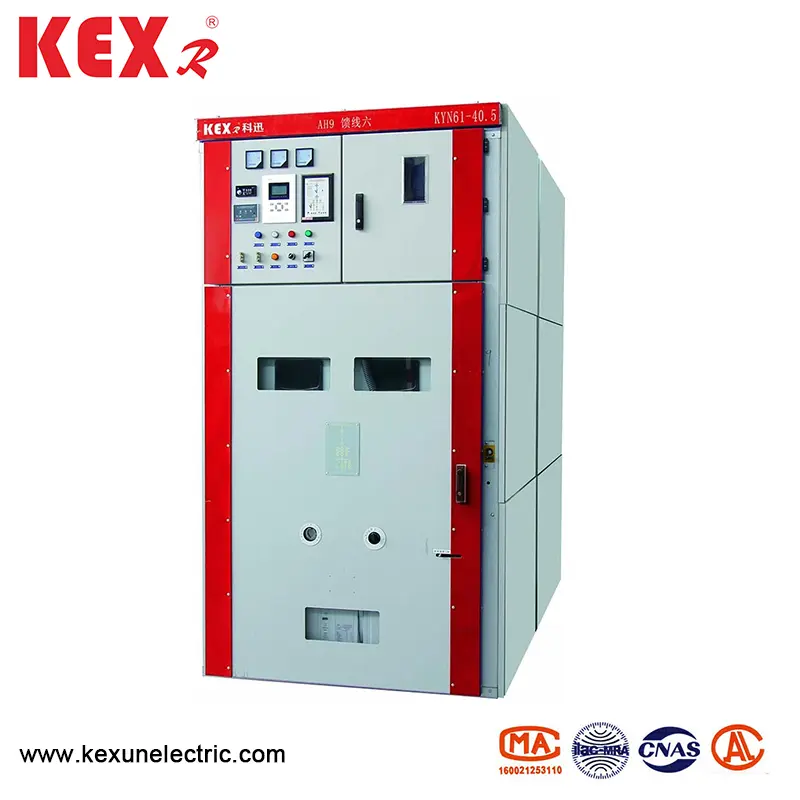

Kyn61-40.5は、特に中国のサプライヤーでKexunによって生産されており、鎧を着たシフトスイッチ機器であり、40.5kVの電圧レベルを持つ中および高電圧電力システムに適しており、主に変電所、産業および鉱業および新しいエネルギーフィールドの配電に使用されます。中電圧機器と比較して、鎧を着たシフトスイッチ機器には、より大きな体積とより強い断熱の特性があります。

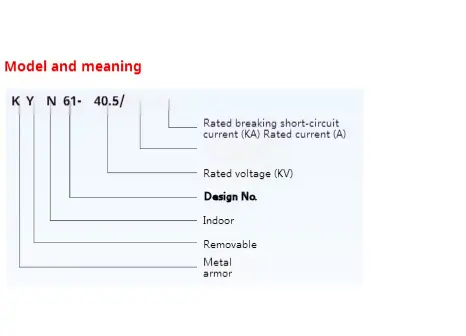

モデル：Kyn61-40.5
ブランド：Kexr

お問い合わせを送信

製品説明

●概要

Kyn61-40.5鎧を着たシフトスイッチ機器（以下、機器と呼ばれる）は、3相AC 50Hzと定格電圧40.5kVを備えた完全な屋内配電装置です。発電所、変電所、産業および鉱業企業として、電気エネルギーを受け取り、配布するために、回路を制御、保護、検出することができ、頻繁な操作のある場所でも使用できます。このスイッチ機器は、GB/T11022-1999、GB3906-2006およびDL404-1997に適合しています。

Armor Clad Shifting Switch Equipment

●KYN61-40.5の各コンポーネントの技術パラメータータイプアーマークラッドシフトスイッチ機器

◆真空スイッチギア

番号	アイテム	ユニット	データ
1	定格電圧	KV	40.5
2	定格電流	A	1250、1600、2000
3	定格頻度	Hz	50
4	評価された短期耐摩耗性	KA	20,25,31.5
5	定格ピーク耐電流	KA	50,63,80
6	定格作業周波数に耐える電圧	KV	95/1分
7	定格照明衝動は電圧に耐えます	KV	185
8	評価された短絡の長続き	S	4
9	IP学位		IP3x

◆真空回路ブレーカー

番号	アイテム	ユニット	データ
1	定格電圧	KV	40.5
2	定格頻度	Hz	50
3	定格作業周波数に耐える電圧	KV	95/1分
4	定格照明衝動は電圧に耐えます	KV	185
5	定格電流	A	1250、1600、2000
6	評価された短期耐摩耗性	KA	20,25,31.5
7	定格の短絡破損電流	KA	20,25,31.5
8	評価された短絡の長続き	MS	30≤t≤60
9	IP学位	MS	50≤t≤100
10	開口時間	MS	20
11	閉鎖時間	MS	10000
12	評価された短絡休憩現在の時刻	時間
13	機械的な生活	時間

◆スプリング操作機械

アイテム		ユニット	データ
定格動作電圧	ブレークブレーキコイル	V	DC220/110 AC220/110
	閉じたコイル
定格操作電流	ブレークブレーキコイル	A	0.96（220V）1.05（110V）
	閉じたコイル
エネルギー貯蔵モーターパワー		W	230
エネルギー貯蔵モーター定格電圧		V	DC220/110 AC220/110
エネルギーストラジェティタイム		S	≤12

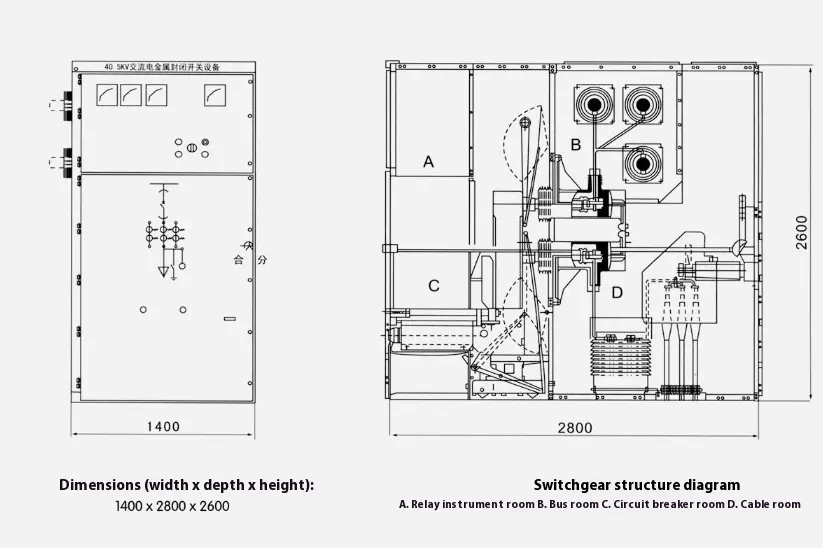

●Kyn61-40.5の構造的特性タイプアーマークラッドシフトスイッチ機器

スイッチ機器は、GB3906-1991およびIEC298の装甲金属密閉装置の標準に従って設計されています。機器全体は、機器と描画可能な部品（ハンドカート）の2つの部分で構成されています。機器構造は組み立てられ、ボルトと組み合わされます。スイッチ機器の内部は、回路ブレーカールーム、メインバスルーム、ケーブルルーム、リレーインストルメントルームに金属パーティションで分割されています。シェルの保護レベルはIP3xに達し、コンパートメント間の保護レベルはIP2xであり、すべての金属構造メンバーは確実に接地されています。メインループシステムの各コンパートメントには、独立した排気用の圧力放出チャネルがあります。

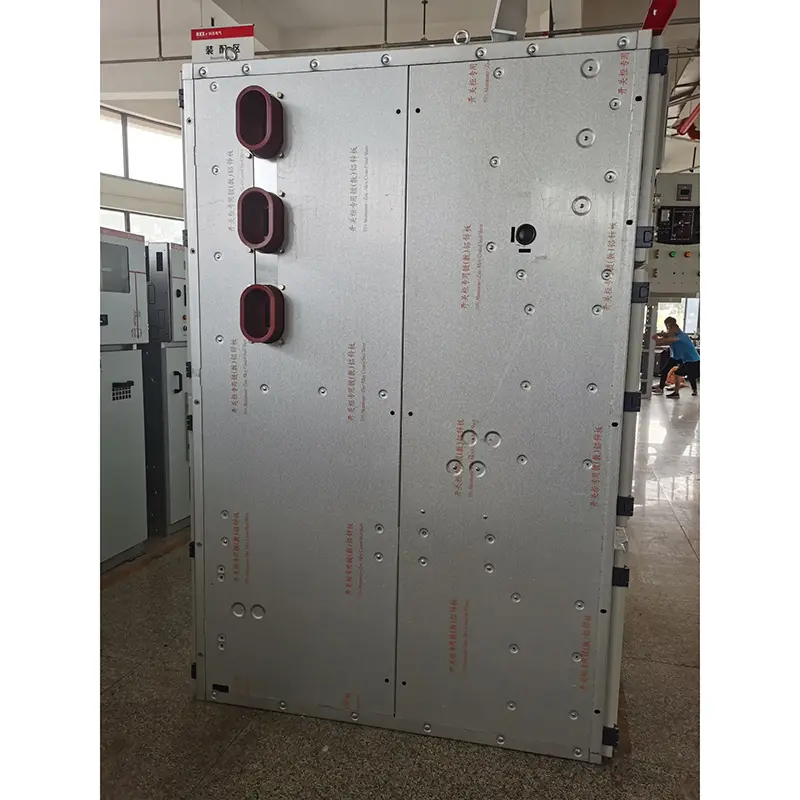

◆シェルとパーティション

装甲に覆われたシフトスイッチ機器のシェルとパーティションは、CNC工作機械で処理および曲がった後、コールドロールスチールプレートによってボルトで固定されています。したがって、組み立てられた機器は、構造的寸法の均一性を確保できます。鎧を着たシフトスイッチ機器は、サーキットブレーカールーム、メインバスルーム、ケーブルルーム、リレーインストルメントルームに分割され、各部品は接地された金属パーティションで分離されています。

◆ハンドカート

ハンドカートは、サーキットブレーカーのハンドカート、電圧変圧器のハンドカート、メータリングハンドカート、分離手錠などに分割できます。ハンドカートには、テスト/分離位置と機器の作業位置があり、各位置には、上記の2つの位置にあるときにハンドカートがさりげなく移動できないことを確認するためのインターロックデバイスが装備されています。

◆サーキットブレーカーコンパートメント

特定のトラックが回路ブレーカーコンパートメントに設置されており、ハンドカートが移動できるようになります。回路ブレーカーがテスト位置と作業位置の間を移動すると、分離バルブが自動的に開閉し、スタッフが充電されたボディに触れないようにします。ハンドカートは、機器のドアを閉めたまま操作でき、機器内のハンドカートの位置は観測ウィンドウを介して見ることができ、同時にハンドカートの機能的な兆候を見ることができます。

◆バスコンパートメント

メインバスは、ある鎧を着たシフトスイッチ機器から別のバスに固定され、小型バスと静的コンタクトボックスによって固定され、隣接する機器のサイドプレートを横切るときにバスの袖で固定されています。すべてのバスは複合断熱材を採用しています。

◆ケーブルコンパートメント

PT、接地スイッチ、稲妻、および複数のケーブルをケーブルルームに設置できます。

◆リレールーム

屋内ボードとリレーのパネルには、制御および保護コンポーネント、メーターおよびディスプレイ機器、ライブ監視インジケーターなどのセカンダリコンポーネントを装備できます。

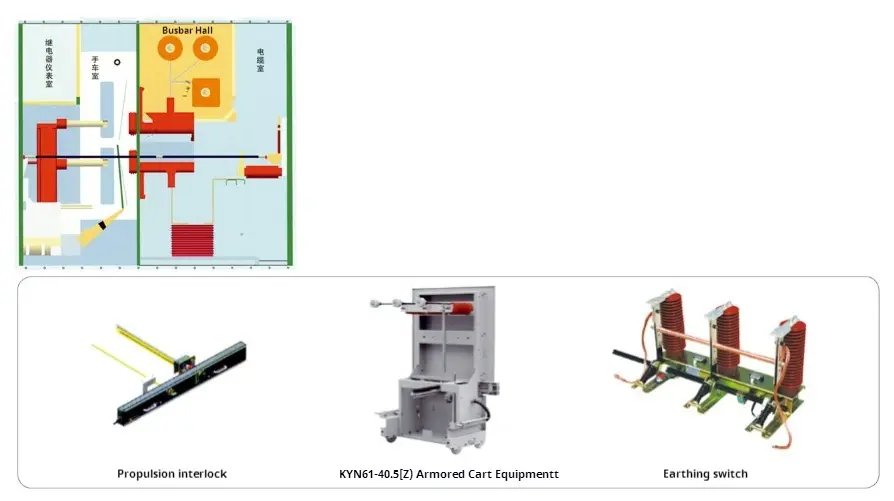

◆インターロックデバイス

鎧を着たシフトスイッチ機器には、信頼できるインターロックデバイスがあり、これにより、オペレーターと機器の安全性が効果的に保証されます。

Armor Clad Shifting Switch Equipment

接地スイッチがオフの位置にある場合、ハンドカートはテスト/分離位置から作業位置にのみ移動できます。そして、裏口を開くことはできないため、電化間隔への誤った入場が妨げられます。ハンドカートが機器から完全に引き出された場合、またはハンドカートが機器のテスト/分離位置にある場合、アーススイッチがインターロックされてロック解除された場合、アーススイッチを閉じることができます。ハンドカートが作業位置にある場合、接地スイッチを閉じることができません。接地スイッチが誤ってオンになるのを防ぎ、接地スイッチが閉じた位置にあるときにハンドカートが作業位置に移動するのを防ぎます。回路ブレーカーの手錠がテスト/分離位置または作業位置にある場合にのみ、回路ブレーカーを操作できます。さらに、サーキットブレーカーが閉じた後、ハンドカートが移動できないため、ライブ荷重が誤って回路ブレーカーを押したり引いたりするのを防ぎます。電気インターロックは、機器間に設置できます。

◆アースデバイス

ケーブルルームには、6×50mm2の接地バスバーがあり、隣接する機器を通過して機器とよく接触することができます。

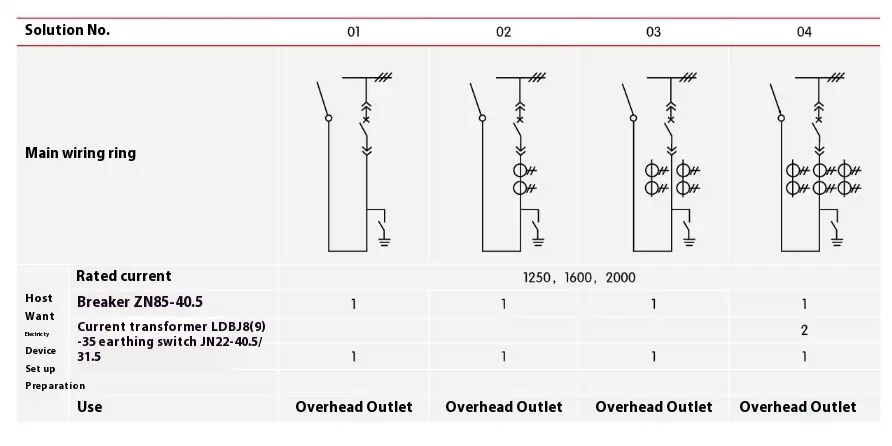

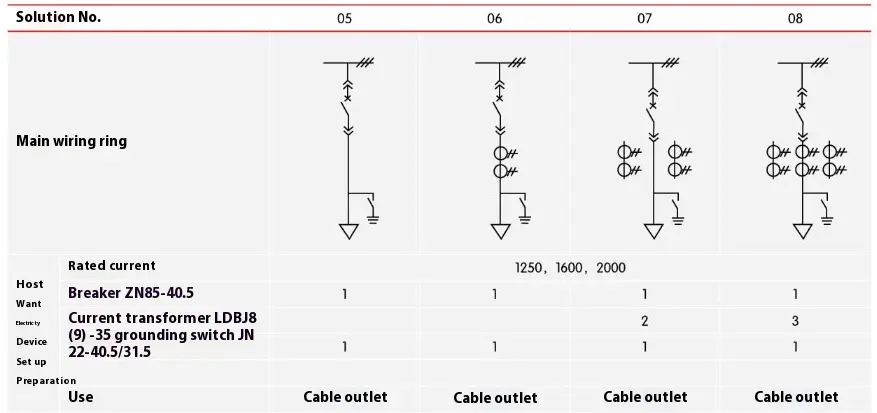

●メイン配線スキーム

ユーザーのケーブルが着信して発信するラインのニーズを満たすことができる鎧を着たシフトスイッチ機器には、一般的に使用される27の一般的な一次配線スキームがあります。

Armor Clad Shifting Switch Equipment
