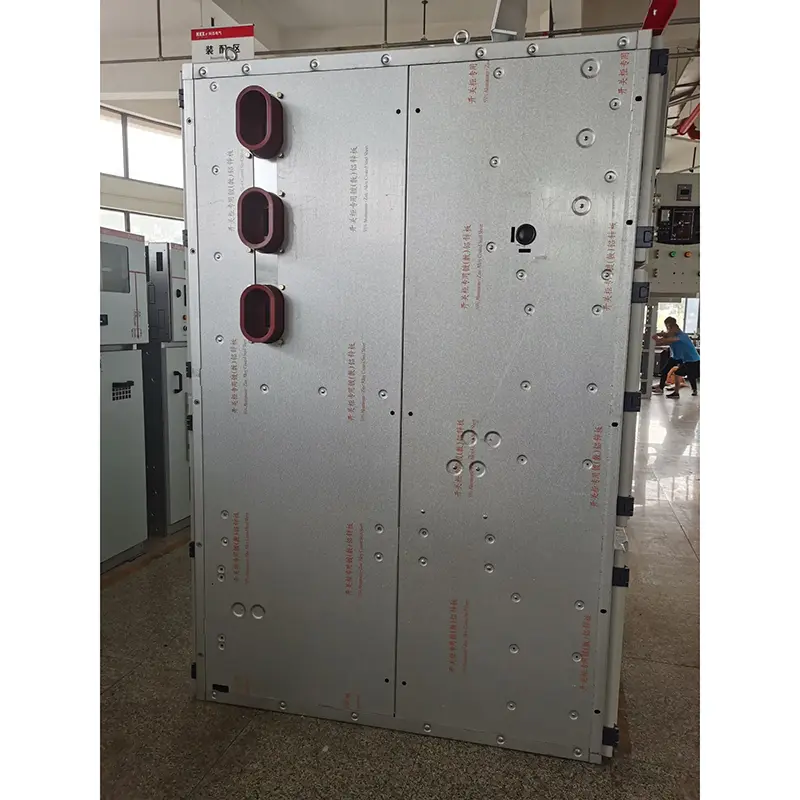

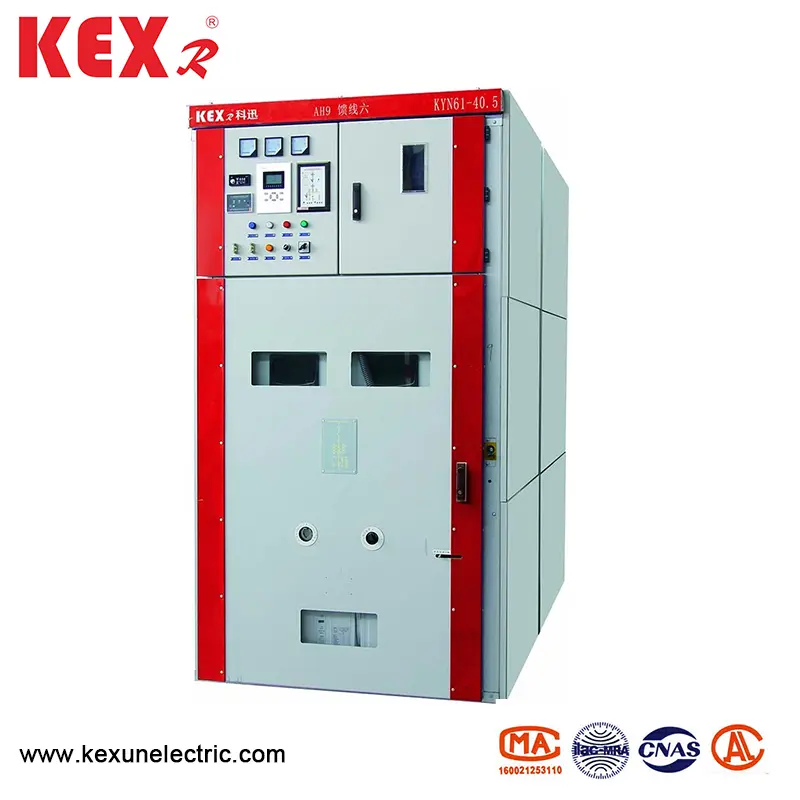

鎧に覆われたシフトスイッチギア

●構造特性

▶スイッチギア構造は組み立てられ、回路ブレーカーはハンドカートによってフロアマウントされています

▶Kyn61-40.5タイプアーマークラッドシフトスイッチギアには、優れた交換性と単純な交換の特性を持つ真新しい複合断熱真空回路ブレーカーが装備されています

▶ハンドカートフレームには、手帳を簡単に動かし、誤動作が推進構造に損傷を与えるのを防ぐことができるリードネジとナット推進機構が装備されています

▶すべての操作は、キャビネットのドアを閉じて実行できます

▶メインスイッチ、ハンドカート、スイッチキャビネットのドア間のインターロッキングは、「5つの再発明」機能を満たすために必須の機械的ロックモードを採用しています

▶ケーブルルームには複数のケーブルを接続するのに十分なスペースがあります

▶クイック接地スイッチは接地および短絡に使用されます

▶シェルの保護レベルはIP3xであり、保護レベルはIP2Xです。手がかりのドアが開いているとき

▶装甲型のシフトスイッチギアは、GB3906-1991.DL404-1997に適合し、参照のために国際IEC-298標準を採用しています。

●環境条件

▶周囲温度の上限は +40℃であり、24時間以内に測定された平均値は35°を超えず、下限は15℃です。

▶高度：海抜1000m以下

▶相対湿度：毎日の平均値は95％を超えてはならず、毎月の平均値は90％を超えてはなりません

▶地震強度：8度以下

▶水蒸気圧力：毎日の平均値は2.2kpaを超えてはならず、毎月の平均値は90％を超えてはなりません。

●技術パラメーターテーブル

◆真空スイッチギア

◆真空回路ブレーカー

◆スプリング操作機械

●配線スキーム

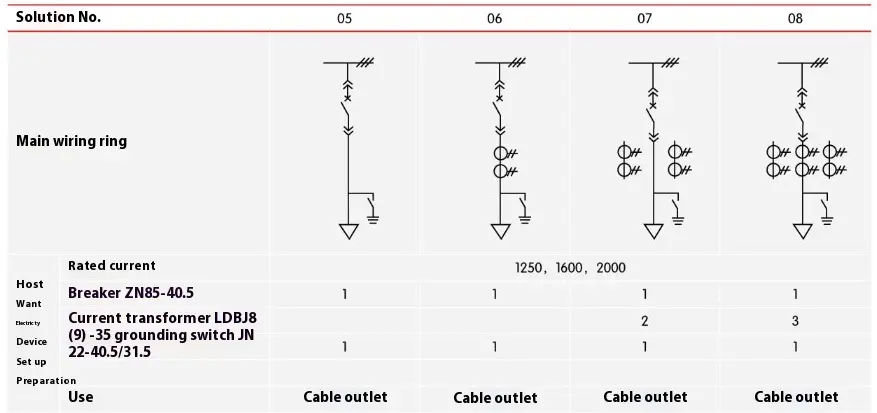

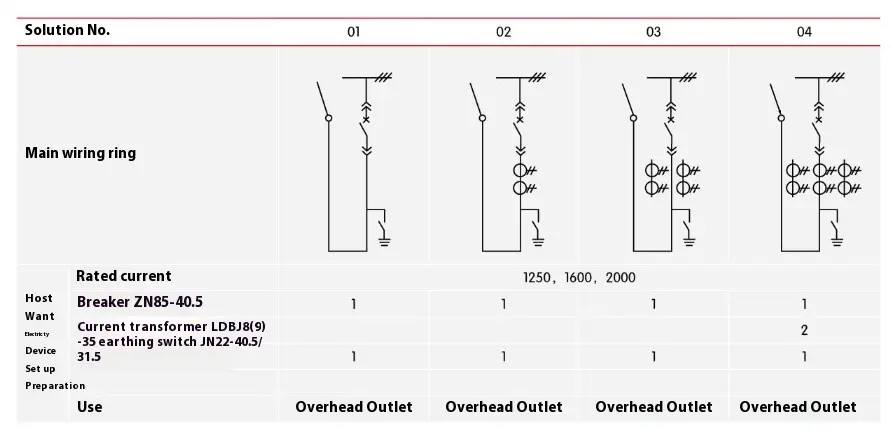

装甲型シフトスイッチギアには一般的に使用される27の一般的な一次配線スキームがあり、ユーザーのケーブルの着信ライン、オーバーヘッドラインと発信ライン、通信と測定、保護などのニーズを満たすことができます。既存のスキームとは異なる他のスキームがある場合は、製造業者に相談してください。

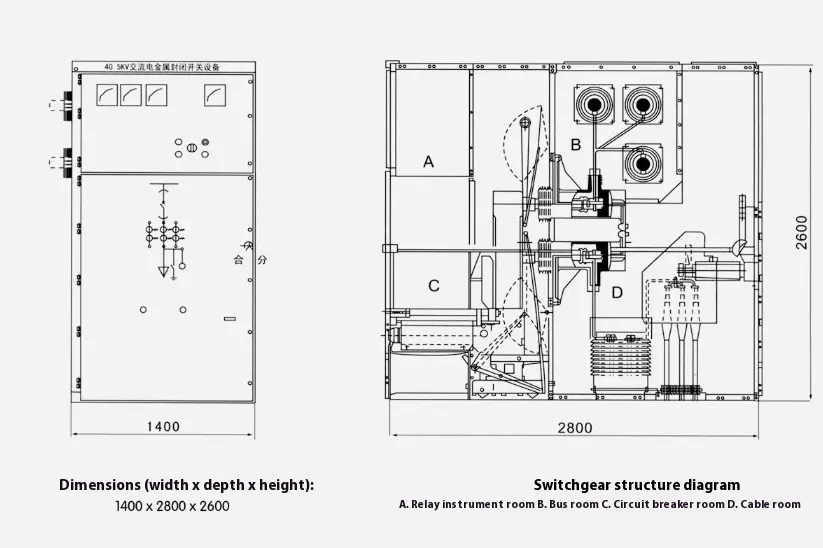

●鎧に覆われたシフトスイッチギアの構造寸法

●スイッチギアのインストール

▶Kyn61-40.5の高さ鎧を着たシフトスイッチギアの電気室：≥4500mm

▶キャビネットの背面から壁までの距離：≥1500mm

▶ファンデーションフレームの平坦性：≤1mm/m

▶ファンデーションの埋め込まれたチャネル鋼は、地面から3 mmを超えてはなりません

▶ボルトまたは溶接によって基礎に固定できます

▶スイッチギアの重量は約1800kgです

▶スイッチギア操作廊下幅（単一行）：≥3000mmおよびダブル列（対面）≥4000mm。

●製品の一貫性

◆プライマリラインメインスキーム番号、単一バスシステム図、配置図、レイアウト図

◆セカンダリ回路の電気的概略図と端子配置図

◆モデルの仕様と鎧を着たシフトスイッチギアの電気コンポーネントの量

◆メインバスとブランチバスの仕様と材料

◆名前と量のスペアパーツとスペアパーツ

◆特別な要件は、工場と合意されなければならない

◆製品技術の継続的な改善により、すべてのデータは、工場の技術部門による最新の確認の対象となります。変更があれば、通知はありません。

●注文手順

◆メイン配線スキーム図、目的、およびシングルワイヤーシステム図。定格電圧;定格電流;定格の短絡破壊電流。配電室のレイアウトプランと、スイッチギアの配置および構成計画など。

着信と発信ケーブルの仕様を示します

◆スイッチギアおよびその他のロックおよび自動デバイスの制御、測定、保護機能の要件。

◆スイッチギアのメイン電気部品のモデル、仕様、および量。バスブリッジの接続がスイッチギアまたは着信キャビネット間に必要な場合、バスブリッジの定格電流容量、バスブリッジのスパン、地面からの高さなどの特定のデータを提供するものとする

◆特別な環境で装甲に覆われたシフトのスイッチギアを使用する場合、注文時に詳細に指定する必要があります。

◆その他の特別な要件。

●スイッチギアインストールファンデーションの概略図
