ボックスタイプ固定金属閉じたスイッチギア

Kexunは中国の有名な送電および変換機器メーカーであり、そのXGN2-12タイプのボックスタイプ固定金属閉じたスイッチギアは、3-10kVのシングルバスとバイパスシステムを備えたシングルバスで電気エネルギーを受信および配布するための完全な高電圧機器のセットとして使用されます。製品のすべてのインデックスは、GB 3906 "3-35KV ACメタルエンクロードスイッチ"、IEC298技術標準、および「5つの予防」の要件を満たしています。
モデル：XGN2-12
ブランド：Kexr

お問い合わせを送信

製品説明

●条件を使用します

▶XGN2-12タイプボックスタイプ固定金属閉じたスイッチギアの周囲温度

-25〜40℃（屋内）

▶高度：1000m未満

▶1日の平均相対湿度は95％以下であり、毎月の平均相対湿度は90％以下です

▶地震は大きさ8を超えてはなりません

▶XGN2-12タイプボックスタイプ固定金属閉じたスイッチギアは、火災、爆発、深刻な汚染、化学腐食、激しい振動のない場所に設置するものとします。

●技術パラメーター

番号	アイテム	ユニット	データ
1	定格電圧	KV	3,6,10
2	最大操作作業電圧	KV	3.5,8.9,11.5
3	定格電流	A	5〜3000
4	定格ブレーク電流	KA	16,20,31.5,40
5	定格の短絡閉鎖電流	KA	40,50,80,100
6	定格短絡動的安定電流	KA	40,50,80,100
7	定格熱安定電流	KA	16,20,31.5,40
8	定格熱安定時間	S	4
9	IP学位		IP2x
10	バスシステム		単一のバスまたはバイパス付き
11	動作方法		電磁またはバネのエネルギー貯蔵タイプ
12	寸法（幅深さ高さ）	mm	110012002650（1000a未満）
13	重さ	Kg	1000

◆エラー対策デバイス

「5つの予防」の機能は、回路ブレーカーが誤って分割されて閉じられないようにすることです。隔離されたスイッチのオンロードの誤動作と誤操作を防ぐ。接地スイッチが充電されたときに閉じるのを防ぎます。接地スイッチが閉じたときに電源を入れないようにします。誤って充電された間隔を入力するのを防ぎます。

このXGN2-12タイプボックスタイプ固定金属閉じたスイッチギアは、強制機械式ロックモードを採用し、ロックデバイスは、サポート、ディスク、パネル、ロックプレート、ハンドル、コネクティングロッドなどのメインコンポーネントで構成されています。

▶レッドと緑のフロップを備えたコントロールスイッチ（KWスイッチ）は、回路ブレーカースキームで使用され、誤って回路ブレーカーが分割されて閉じられないようにします

▶サーキットブレーカーが本当に壊れた後にのみ、小さなハンドルを「動作」位置から引き抜き、「破壊とロック」位置に向けます。隔離スイッチを開閉し、閉じます。スイッチの開閉を7ロードするのを防ぎます。ロックとアンチロックの可逆性には、二重のアンチミソ術機能があります。つまり、小さなハンドルが「壊れるロック」位置にある場合、上下の切断器のみをオン /オフにすることができますが、回路ブレーカーはオン /オフすることができないため

▶サーキットブレーカーと上下の切断器が閉じた状態にあり、小さなハンドルが「動作」位置にある場合、前後のキャビネットのドアを開くことはできません。

▶上部および下部の切断器が開かれない場合、接地スイッチを閉じることができず、「メンテナンス」位置に小さなハンドルを「メンテナンス」位置に変換することはできません。

▶アーススイッチが開かれていない場合、上下の切断器を閉じることができないため、接地ワイヤが上下の切断器を閉じないようにします。

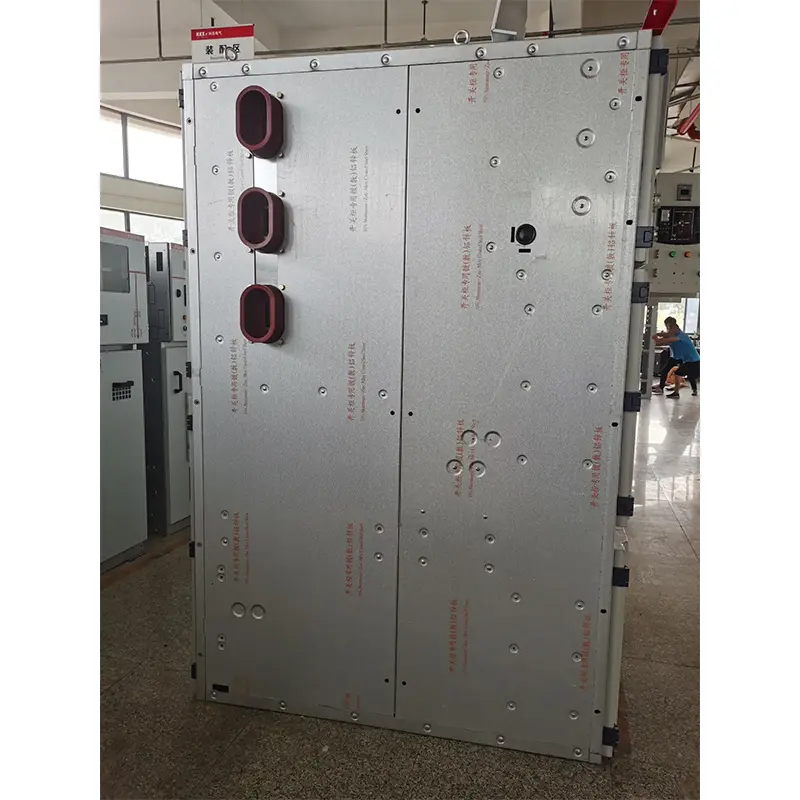

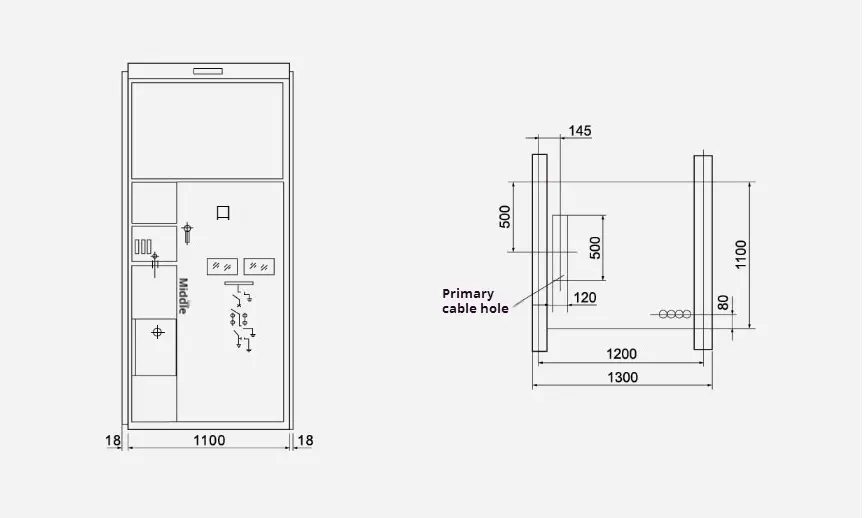

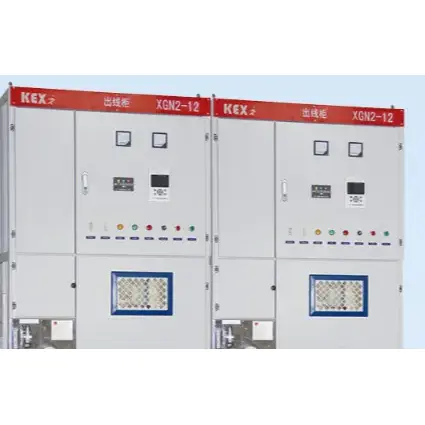

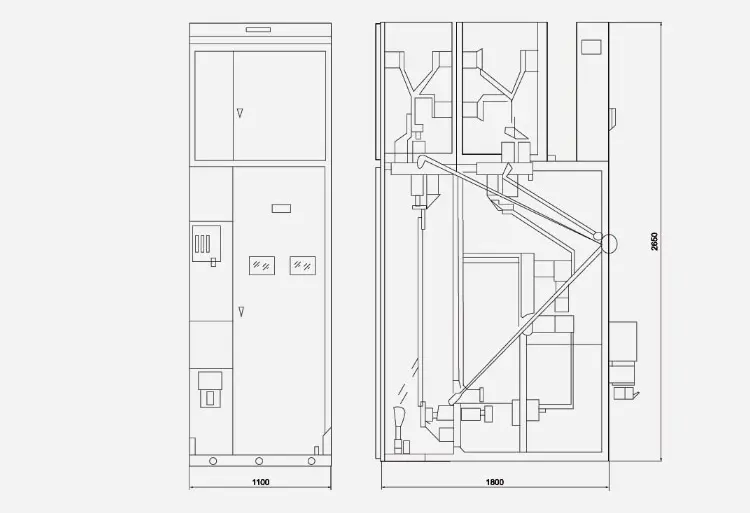

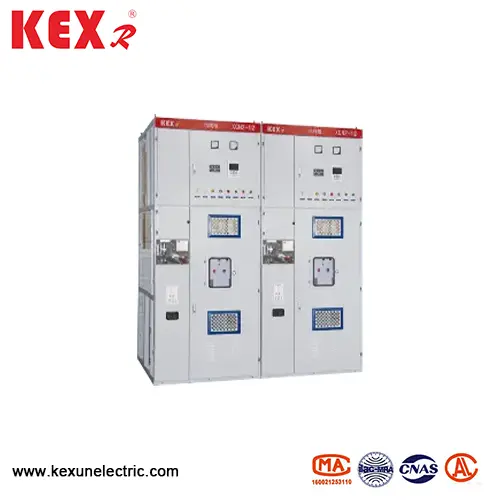

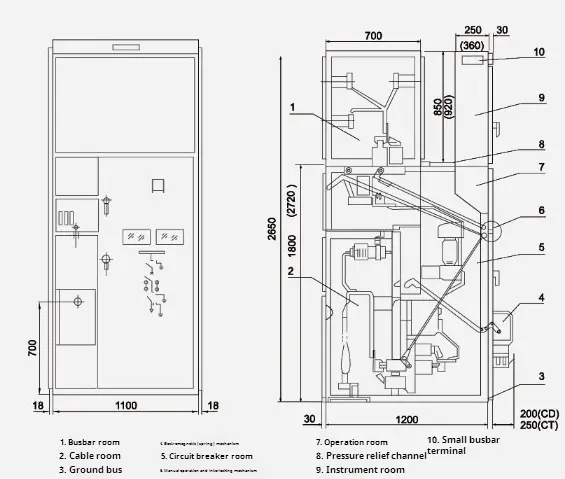

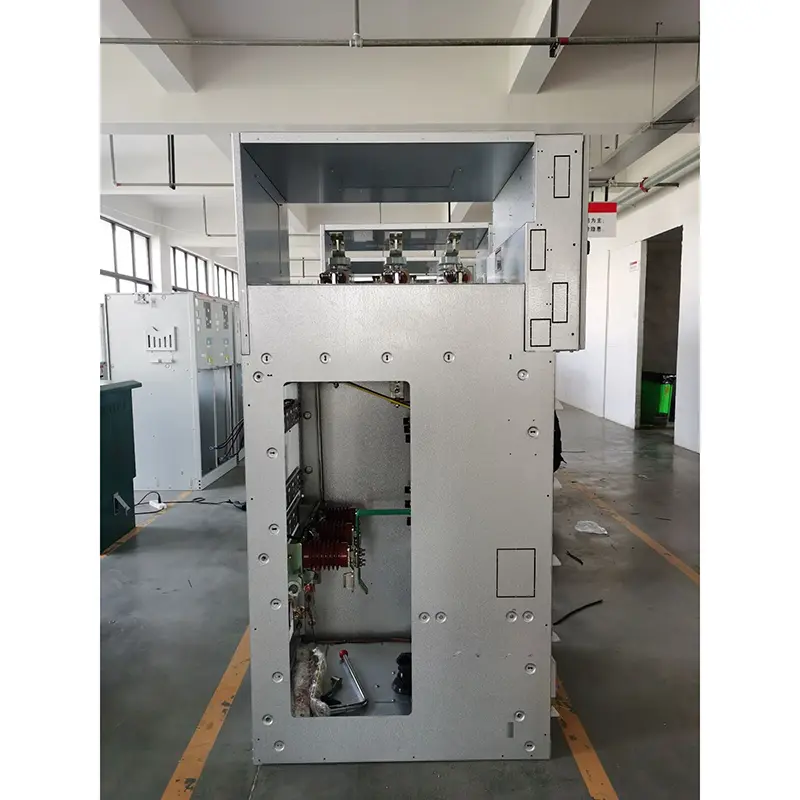

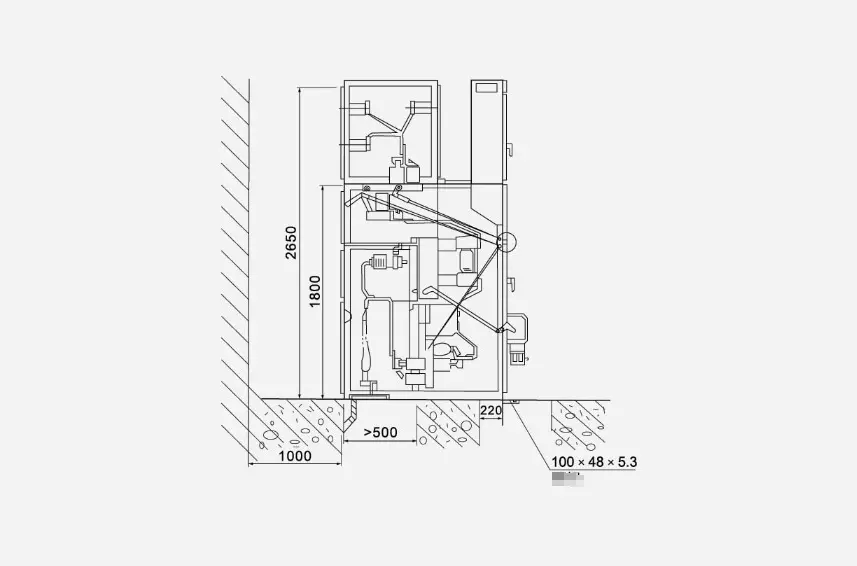

●XGN□-12/07Dアウトライン図面
