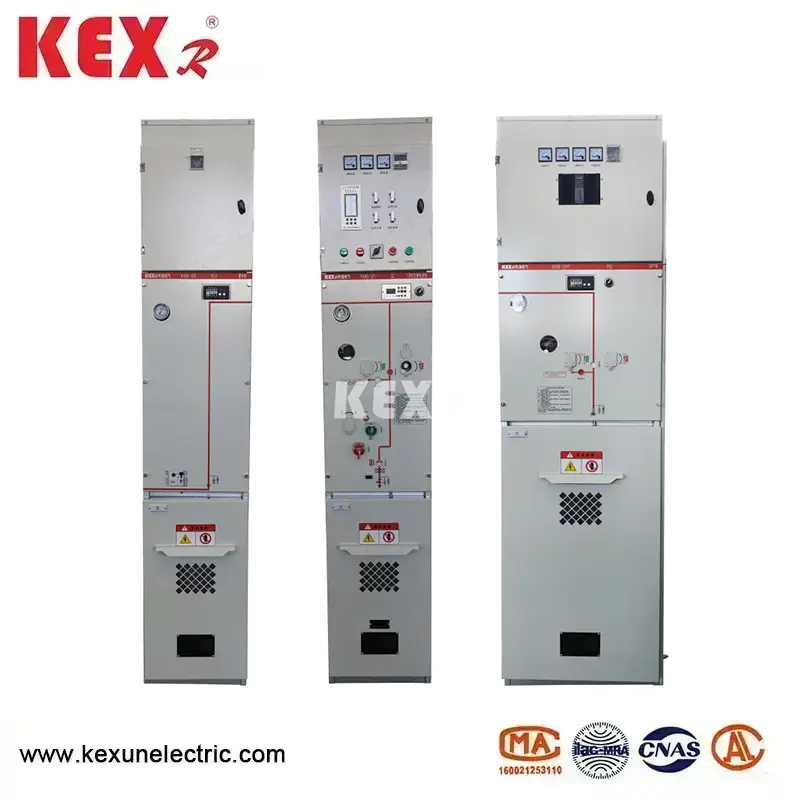

環境に優しいガス絶縁開閉装置キャビネット

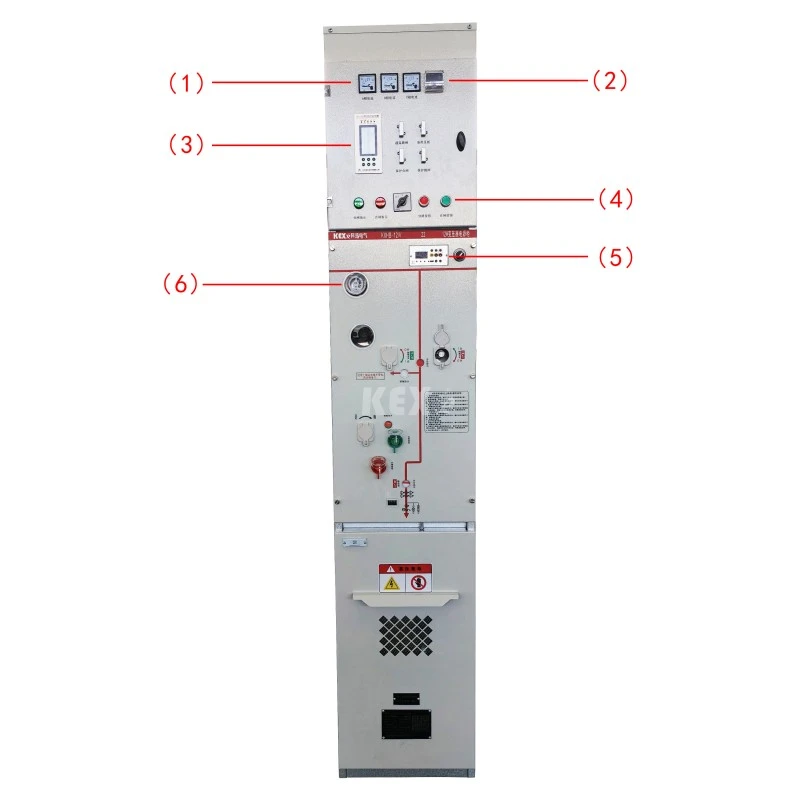

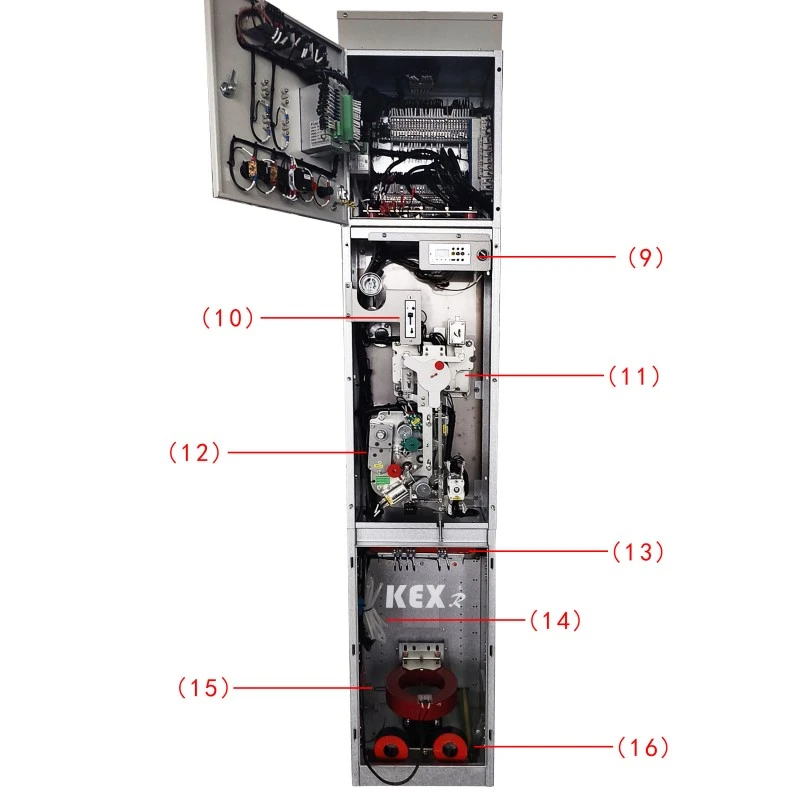

●構成品

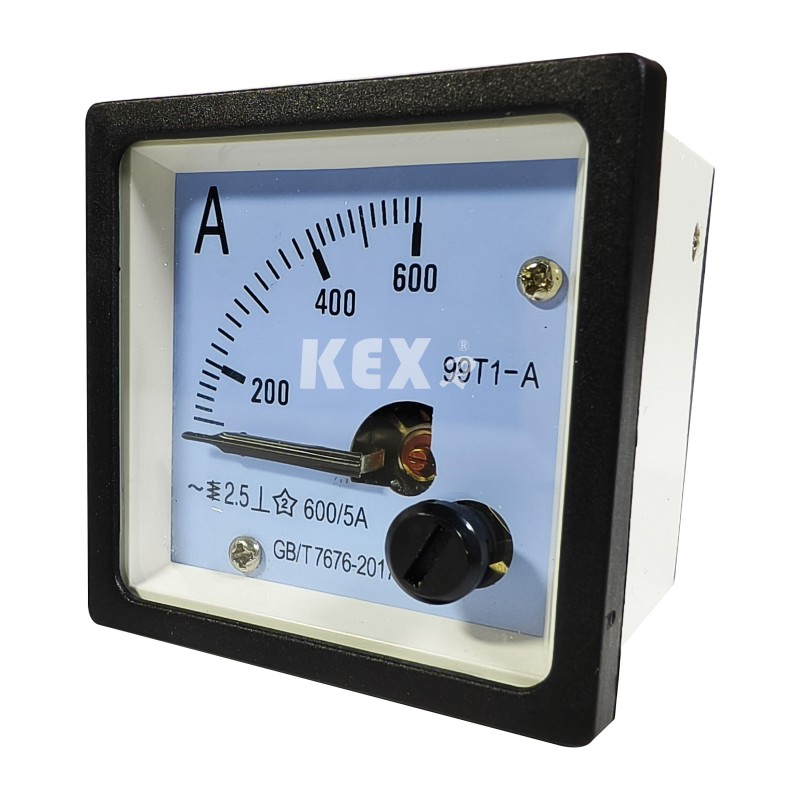

1.電流計

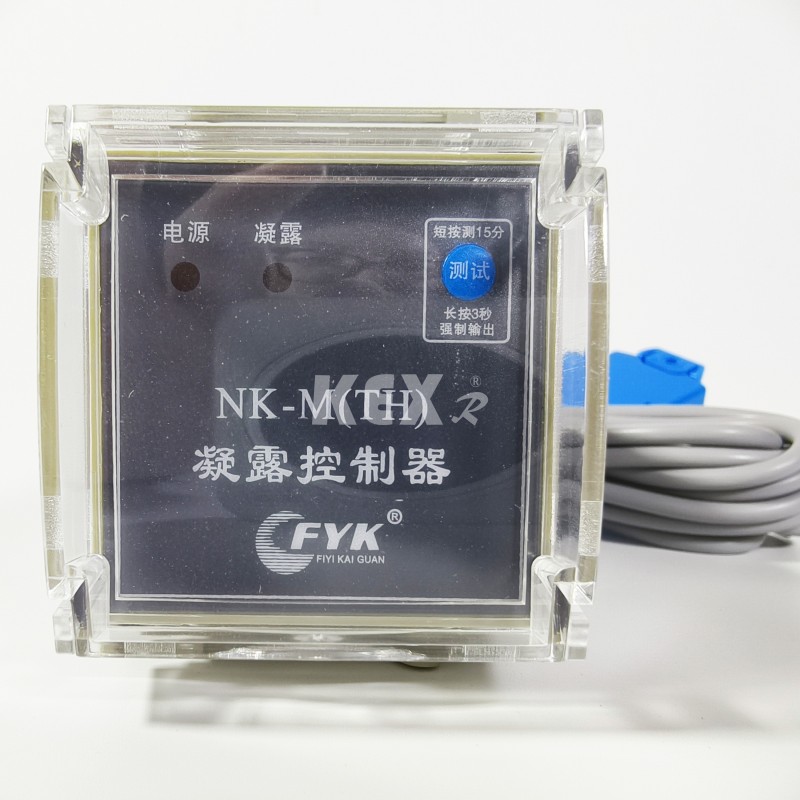

2.結露コントローラー

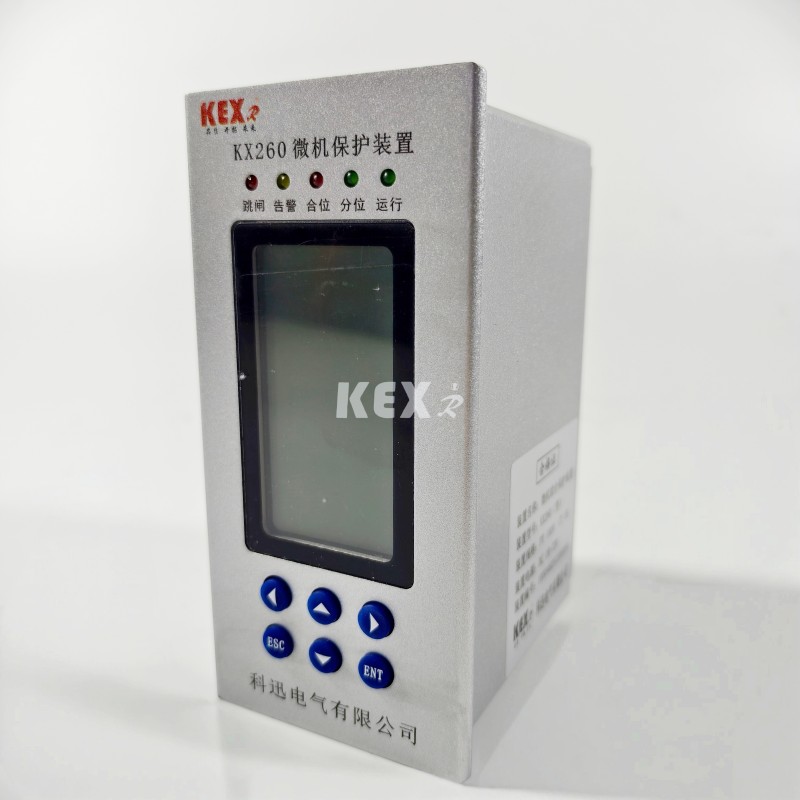

3.マイコン保護装置

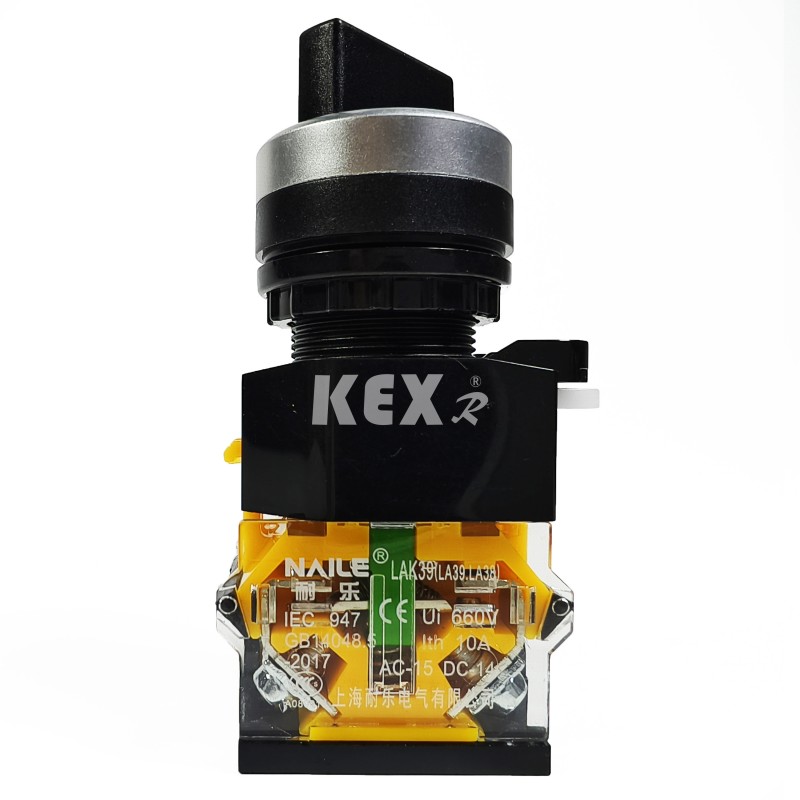

4. ボタン

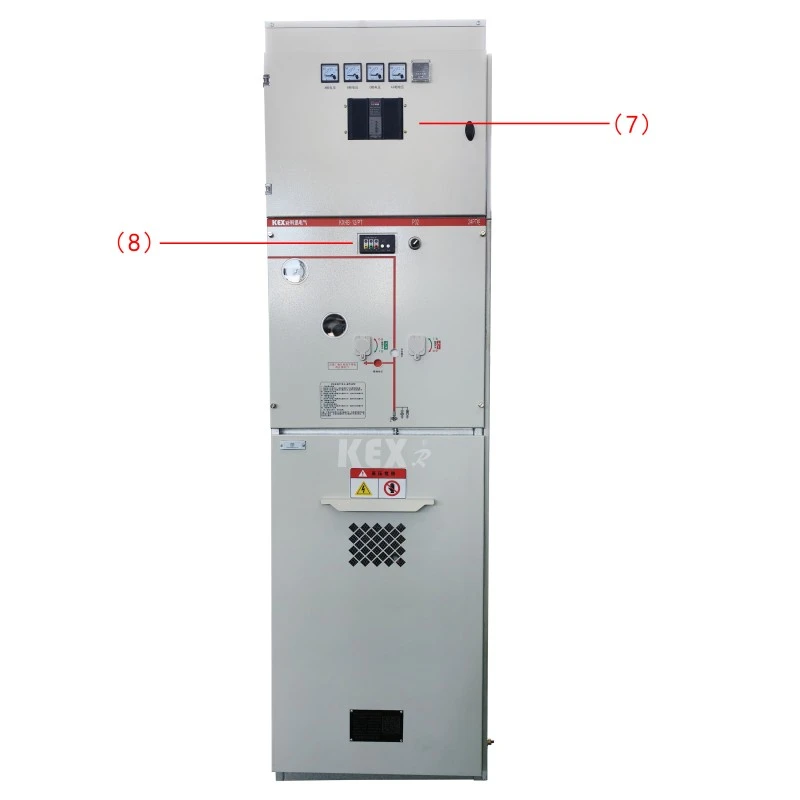

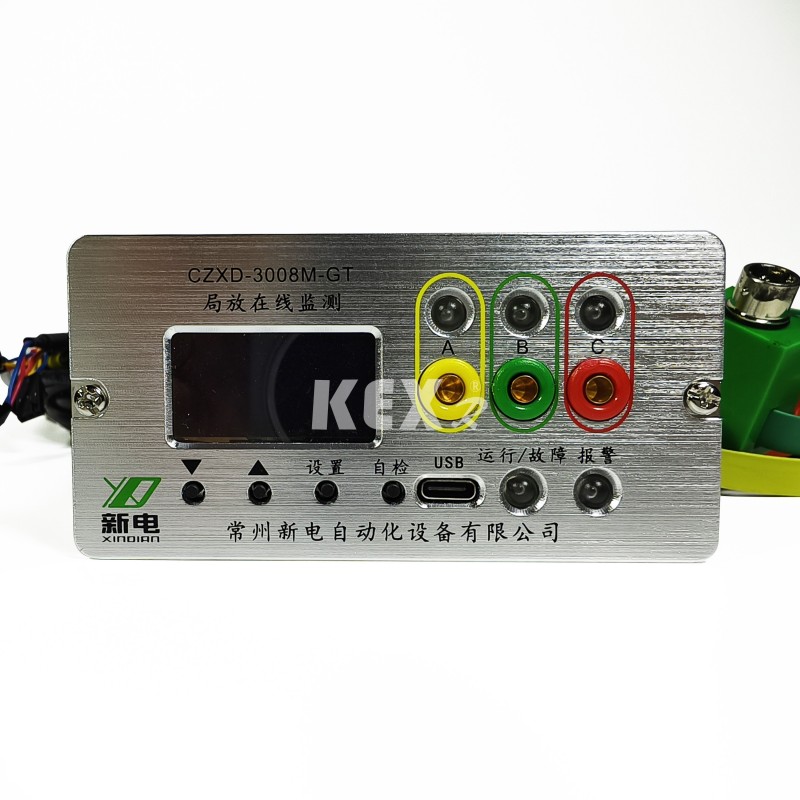

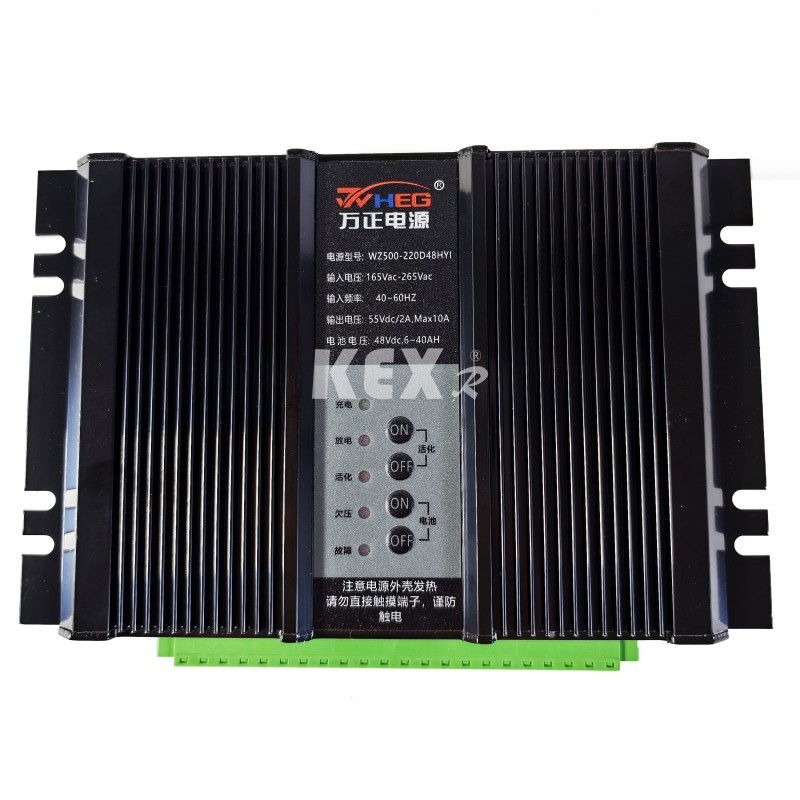

5.部分放電検出器

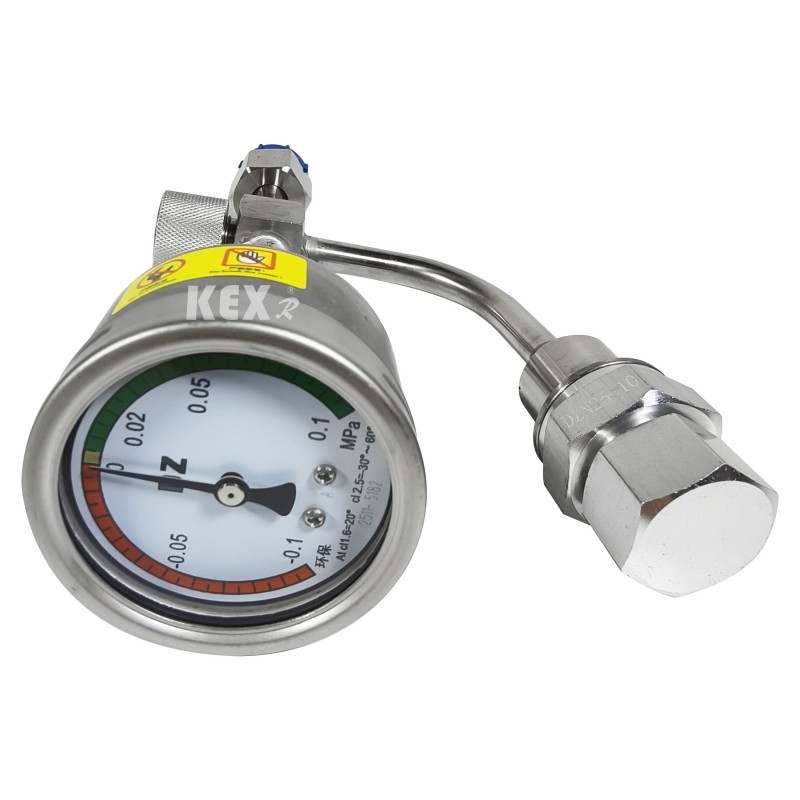

6.気圧計

7.電源供給

8. 有料ディスプレイ

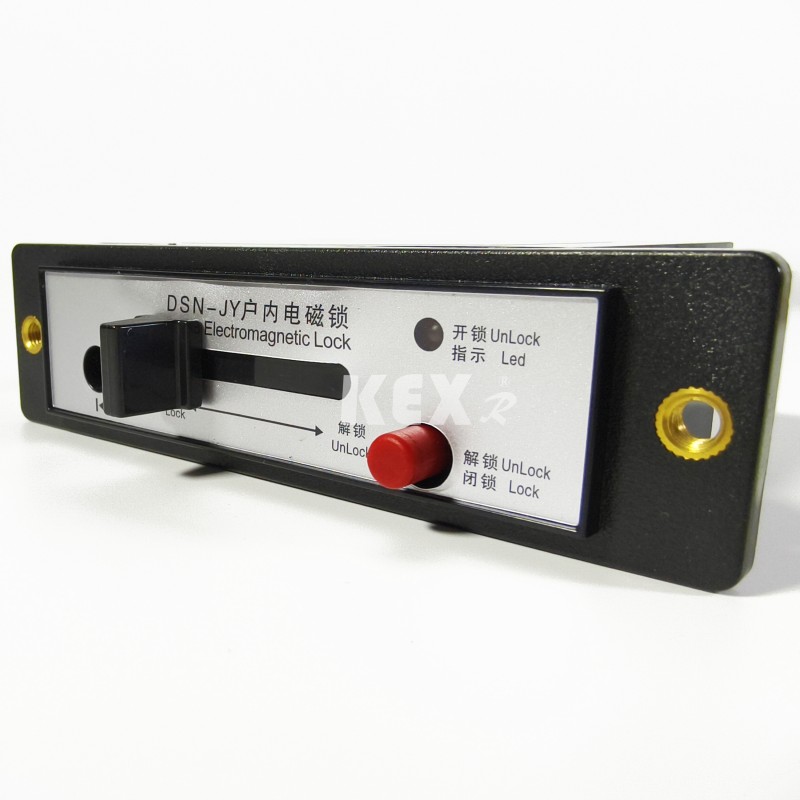

10.電磁ロック

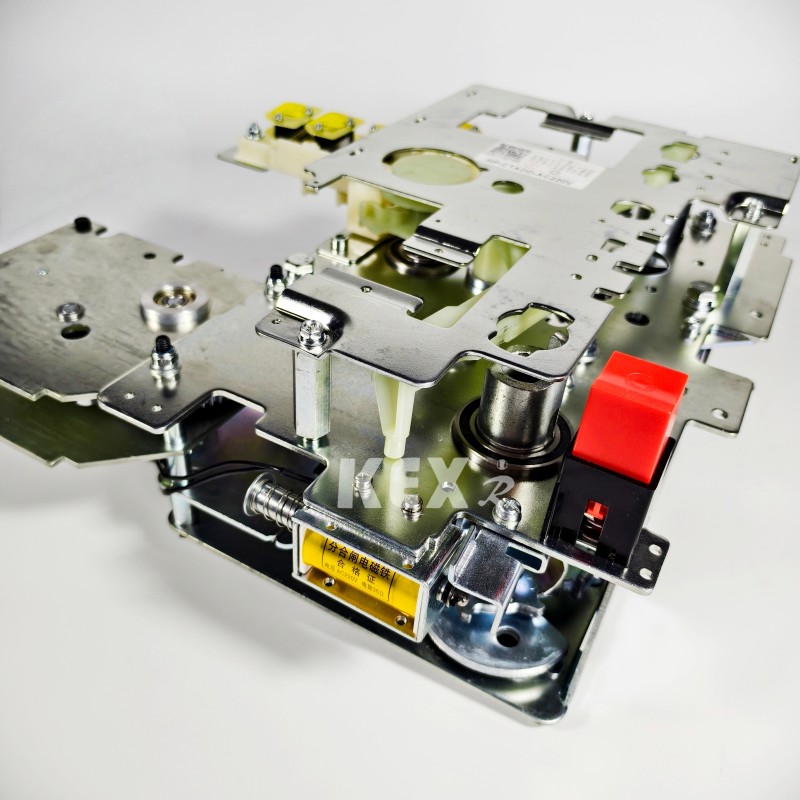

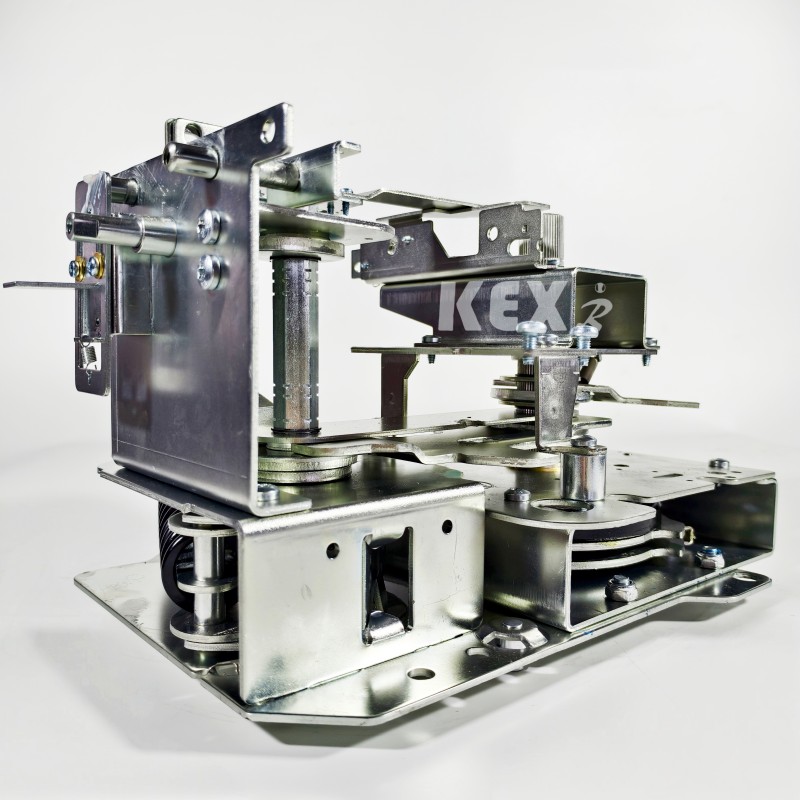

11. 手動操作機構

12.電動操作機構

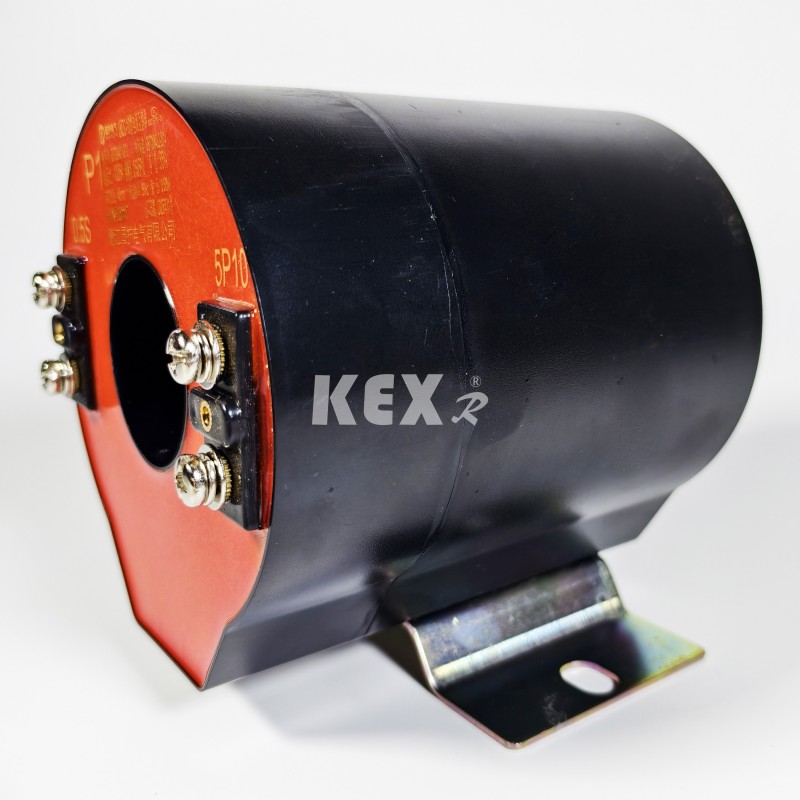

16.CT

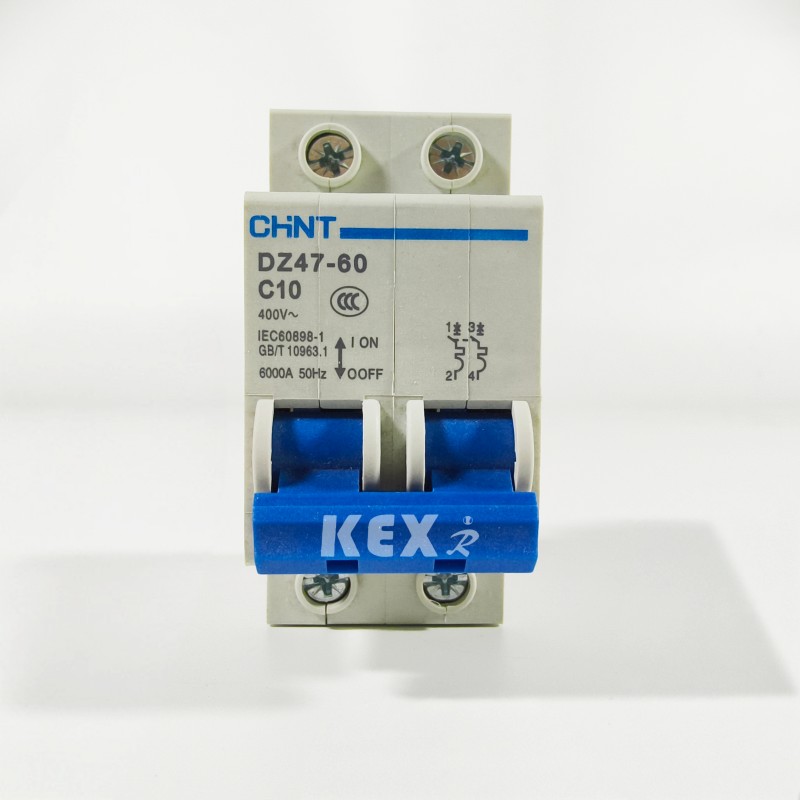

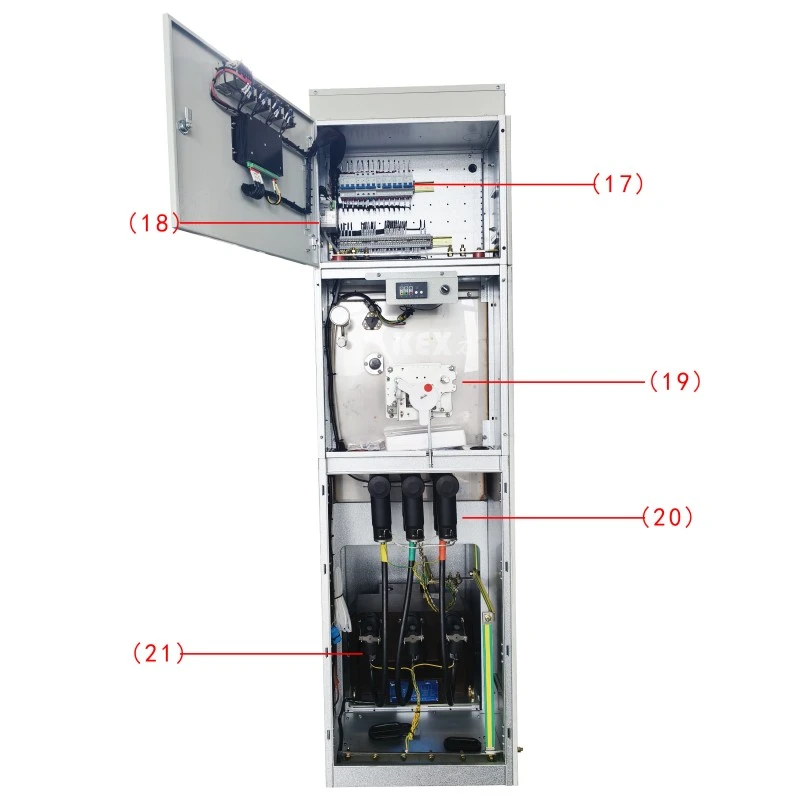

17.MCB

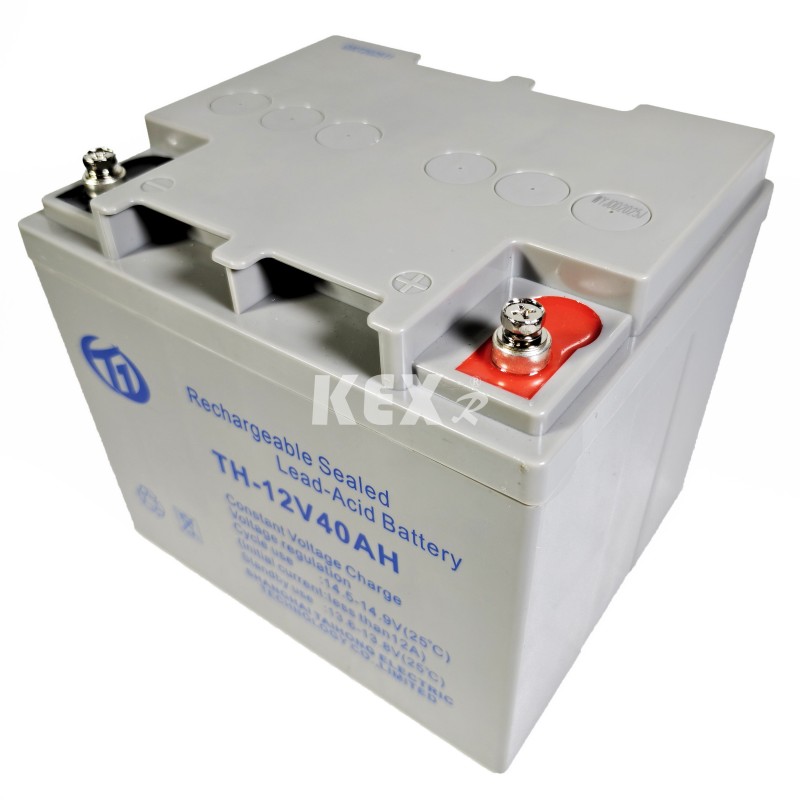

18.蓄電池

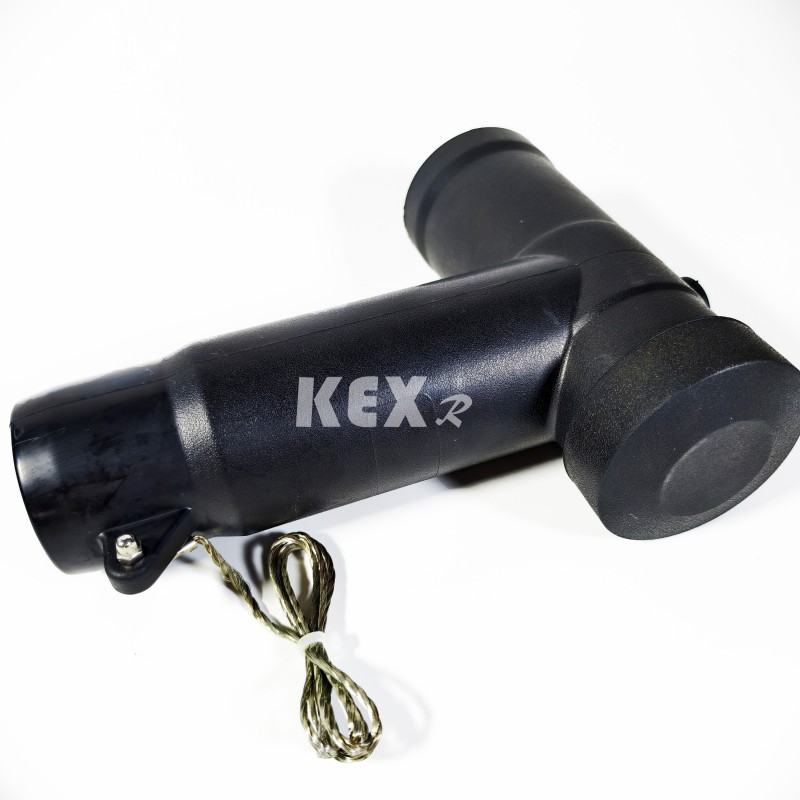

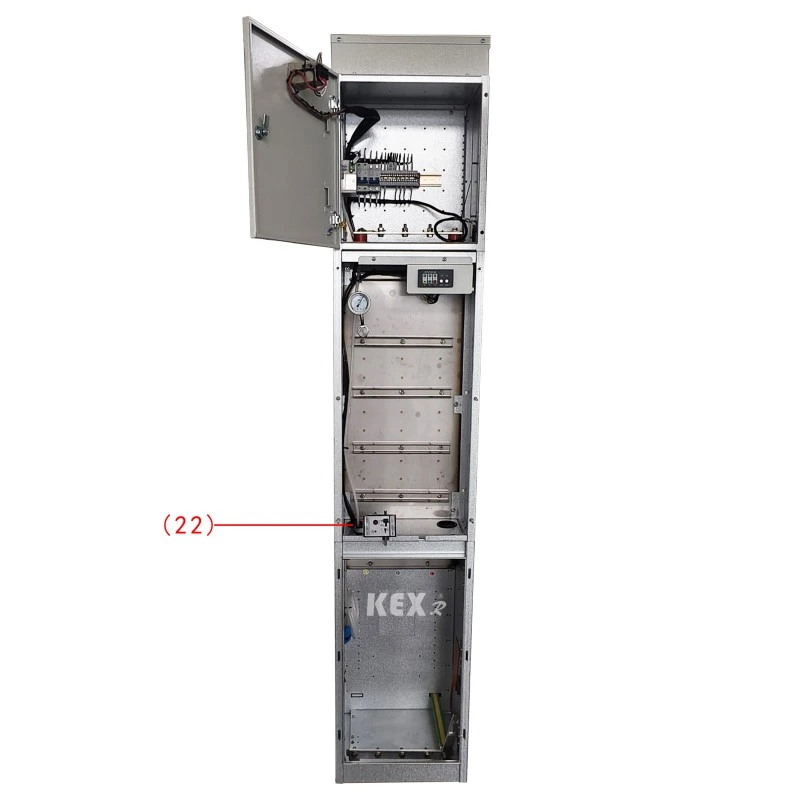

20. ケーブルプラグ

●使用条件

◆温度 ：-25～45℃

◆日中の最高気温：35℃

◆ IP等級：帯電ボディシールIP67、スイッチキャビネットシェルIP4x

◆環境に配慮したガス絶縁開閉装置キャビネットの周囲の空気は、腐食性の可燃性ガスや水蒸気により明らかに汚染されてはいけません。

◆激しい振動が頻繁に起こる場所がなく、過酷な箇所でのハーシュネス設計により様々な要求に応えます。

●規格

KXHB-12形 環境に配慮したガス絶縁開閉盤で、下記の規格を満たしています。

◆高電圧開閉装置および制御装置に関する GB/T 1022 規格の共通技術要件。 ◆ GB/T39063640.5kV AC 金属密閉開閉装置および制御装置。

◆ GB/T1985 高電圧 AC 絶縁スイッチおよび接地スイッチ

◆ GB/T38043.6-40.5kV AC 高電圧ロードスイッチ

◆ GB/T1984 高圧交流遮断器

◆ GB/T4208 シェル保護レベルの IP コード

◆ GB/T7354 部分放電測定

◆ GB/T311.1 断熱調整パート 1: 定義、原則、規則

●環境配慮型ガス絶縁開閉装置キャビネットの技術パラメータ表

◆ サーキットブレーカーキャビネット

◆負荷開閉器キャビネット

●キャビネット構成方式

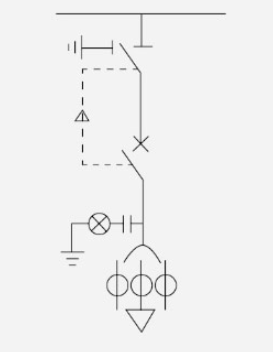

○スキーム１

CL650mm

◆基本付属品

▶ロードスイッチ

▶2局絶縁スイッチ

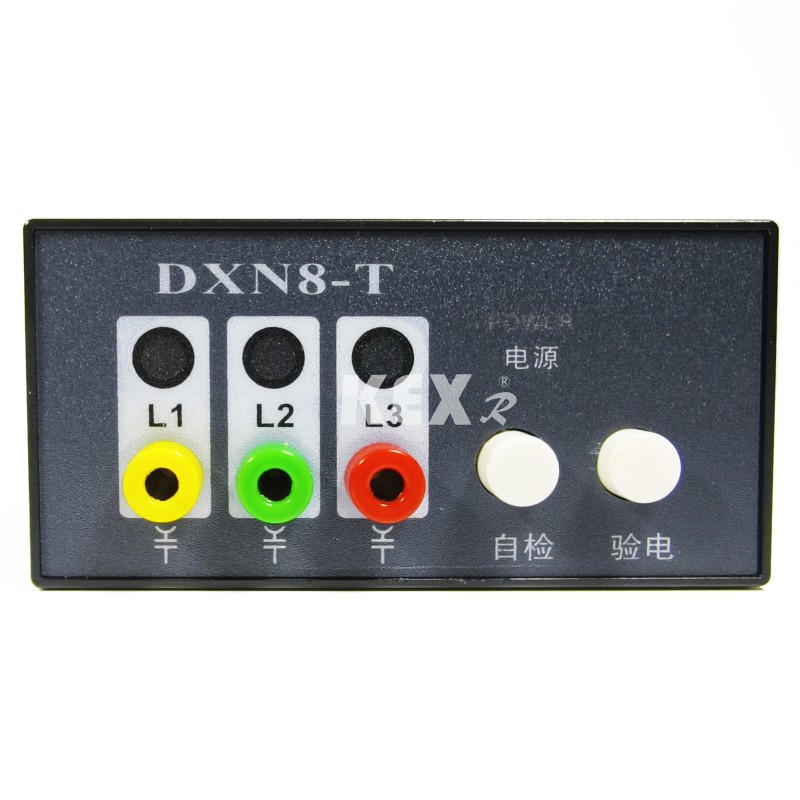

▶ライブ表示メーター

▶標準バスバー

▶操作ハンドル

▶接点バスバー

◇オプションアクセサリー

▶電動操作機構

▶デジタル表示計器

▶直流電源電磁ロック指針計器

▶3 in 2 機械式インターロック

▶避雷器のオンライン監視 低圧室

▶デジタル表示計器

▶パッシブプロテクション

▶昇降シート

▶整流器モジュール

▶低圧室

▶ツーインワンメカニカルインターロック避雷器

▶DC電源（12h-24Ah） 指針計器電磁ロック 昇降シート

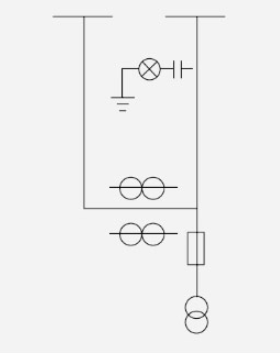

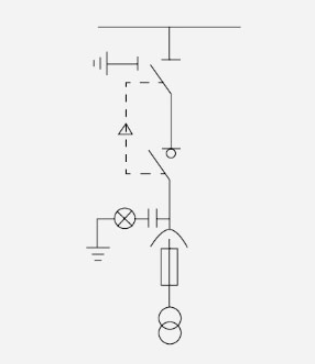

PTC500mm

◆基本付属品

▶ロードスイッチ

▶3駅断路器ライブ表示標準バス運行

▶ハンドル 変圧器

▶PT溶融チューブ

▶エルボケーブルプラグ（ケーブル含む）

◇オプションアクセサリー

▶電動操作機構

▶デジタル表示計器

▶直流電源電磁ロック指針計器

▶3 in 2 機械連動 避雷器のオンライン監視

▶低圧室

▶デジタル表示計器

▶パッシブプロテクション

▶昇降シート 整流モジュール

▶低圧室

▶ツーインワン機械式インターロック器具

▶DC電源（12h-24Ah）指針計器電磁ロック

▶昇降シート

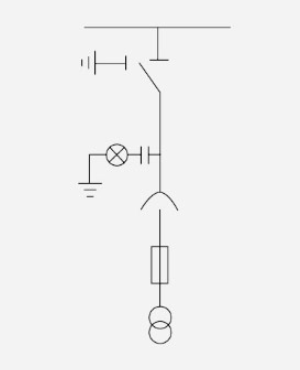

PTi500mm

◆基本付属品

▶三連遮断スイッチ

▶有料ディスプレイ

▶普通バス

▶操作ハンドル

▶変圧器

▶PT溶融チューブ

▶エルボケーブルプラグ（ケーブル含む）

◇オプションアクセサリー

▶電動操作機構

▶デジタル表示計器

▶直流電源電磁ロック指針計器

▶3 in 2 機械式インターロック

▶避雷器のオンライン監視

▶低圧室

▶デジタル表示計器

▶パッシブプロテクション

▶昇降シート

▶整流器モジュール

▶低圧室

▶ツーインワンメカニカルインターロックアレスタ

▶DC電源（12h-24Ah）指針計器電磁ロック

▶昇降シート

PT500mm

◆基本付属品

▶有料ディスプレイ

▶普通バス

▶変圧器

▶PT溶融チューブ

▶エルボケーブルプラグ（ケーブル含む）

◇オプションアクセサリー

▶電動操作機構

▶デジタル表示計器

▶直流電源電磁ロック指針計器

▶3 in 2 機械式インターロック

▶避雷器のオンライン監視

▶低圧室

▶デジタル表示計器

▶パッシブプロテクション

▶昇降シート

▶整流器モジュール

▶低圧室

▶ツーインワンメカニカルインターロックアレスタ

▶DC電源（12h-24Ah）指針計器電磁ロック

▶昇降シート

PTS500

◆基本付属品

▶変圧器

▶PT溶融チューブ

▶エルボケーブルプラグ（ケーブル含む）

◇オプションアクセサリー

▶避雷器

▶避雷器のオンライン監視

▶DC電源（12h-24Ah）

▶低圧チャンバーポインター計器

▶デジタル表示計器電磁錠

▶昇降シート

M 650mm

◆基本付属品

▶有料ディスプレイ

▶長いバスと短いバス

▶送迎バス

▶変圧器

▶PT溶融チューブ投与タンク

▶変圧器

◇オプションアクセサリー

▶低圧チャンバーポインター計器

▶デジタル表示計器電磁錠

▶昇降シート

▶温湿度コントローラー

注: PT の前にポジティブ絶縁スイッチを追加する場合、キャビネットの幅は 1000mm に変更する必要がありますが、他の寸法は変更されません。

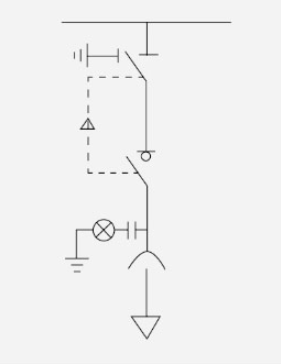

○スキーム２

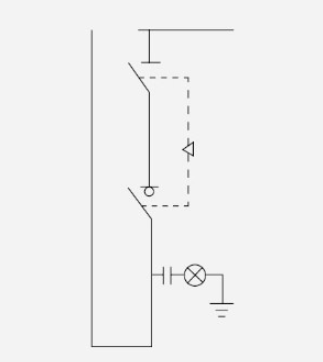

C 420mm

◆基本付属品

▶三連遮断スイッチ

▶有料ディスプレイ

▶普通バス

▶操作ハンドル

▶ロードスイッチ

◇オプションアクセサリー

▶電動操作機構避雷器

▶総合保険

▶デジタル表示計器

▶DC電源電磁ロック

▶零相変圧器

▶故障表示器（温度測定付）指針計器 ▶避雷器のオンライン監視

▶パッシブプロテクション

▶昇降シート

▶整流器モジュール

▶貫通型変流器

▶故障表示器 EKL-4

▶低圧室

▶ツー・イン・ワンの機械的インターロック

▶引込線接地ロック装置

▶3 in 2 機械式インターロック

▶ケーブルアクセサリー

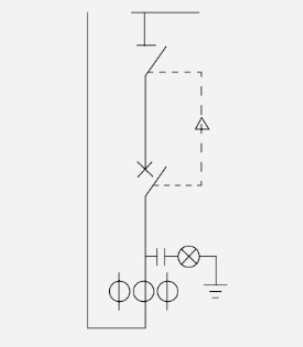

V 420mm

◆基本付属品

▶3極断路器

▶有料ディスプレイ

▶標準バスバー

▶操作ハンドル

▶サーキットブレーカー

▶CT

◇オプションアクセサリー

▶電動操作機構

▶回避装置

▶総合保険

▶デジタル表示計器

▶DC電源電磁ロック

▶零相変圧器

▶故障表示器（温度測定付）指針計器

▶避雷器のオンライン監視

▶パッシブプロテクション

▶昇降シート

▶整流器モジュール

▶貫通型変流器

▶故障表示器 EKL-4 低圧室

▶ツー・イン・ワンの機械的インターロック

▶引込線接地ロック装置

▶3 in 2 機械式インターロック

▶ケーブルアクセサリー

V 650mm

◆基本付属品

▶二局遮断スイッチ

▶有料ディスプレイ

▶普通バス

▶操作ハンドルサーキットブレーカー

▶変流器

▶接続バス

◇オプションアクセサリー

▶電動操作機構

▶総合保険

▶低圧室

▶ツー・イン・ワンの機械的インターロック

▶3 in 2 機械式インターロック

▶直流電源指示計器

▶デジタル表示計器

▶昇降シート

▶パッシブ保護整流器モジュール

▶電磁ロック

○スキーム３

DI 420mm

◆基本付属品

▶有料ディスプレイ

▶標準バスバー

◇オプションアクセサリー

▶ケーブルアクセサリー避雷器

▶避雷器のオンライン監視

▶故障表示器 EKL-4故障表示器（温度測定機能付き） ▶電磁ロック

▶昇降シート

DI 420mm

◆基本付属品

▶有料ディスプレイ

▶標準バスバー

▶操作ハンドル

▶2極断路器

◇オプションアクセサリー

▶低圧室

▶ツー・イン・ワンの機械的インターロック

▶3 in 2 機械式インターロック

▶電磁ロック昇降シート

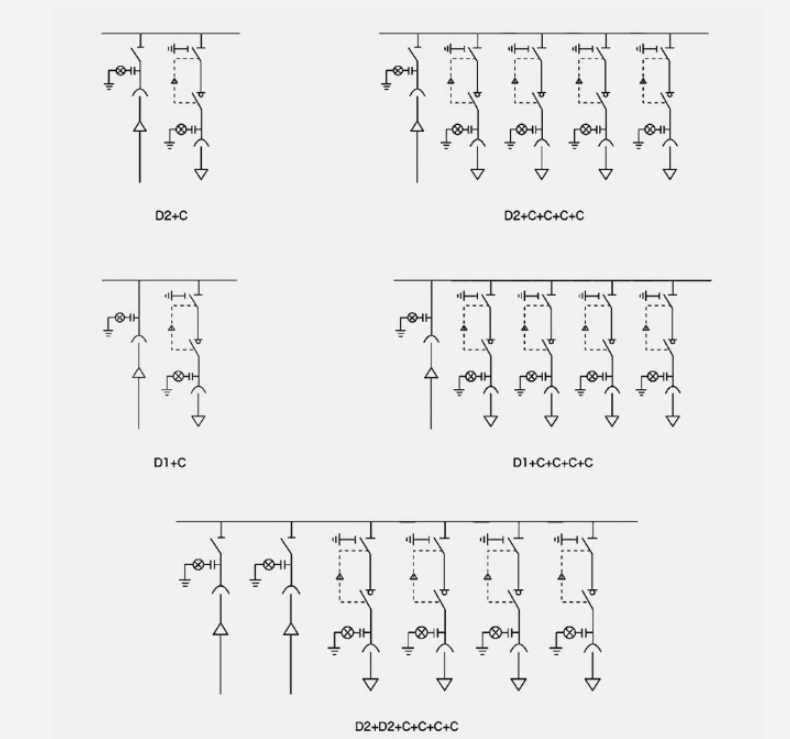

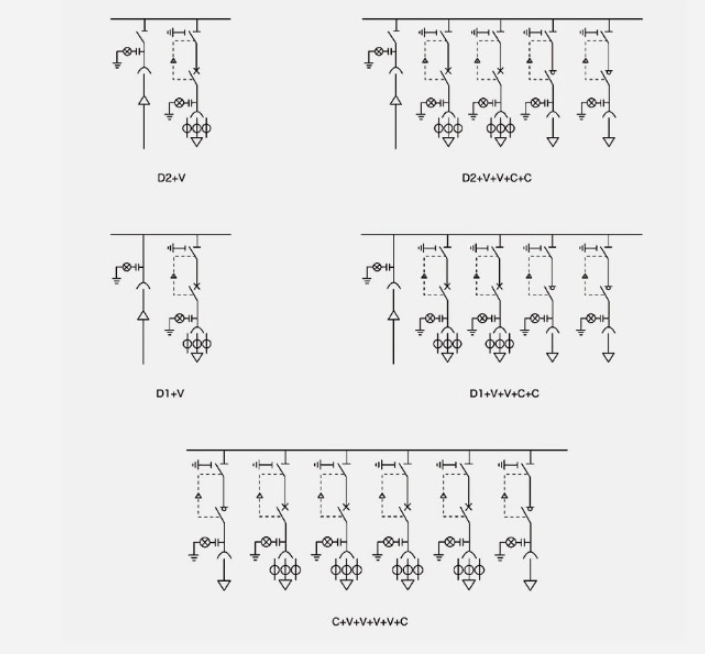

●代表的なスキームの組み合わせ1

注: 上記の典型的な組み合わせ参照スキームは、ユーザーのニーズに応じてさまざまな方法で組み合わせることができます。

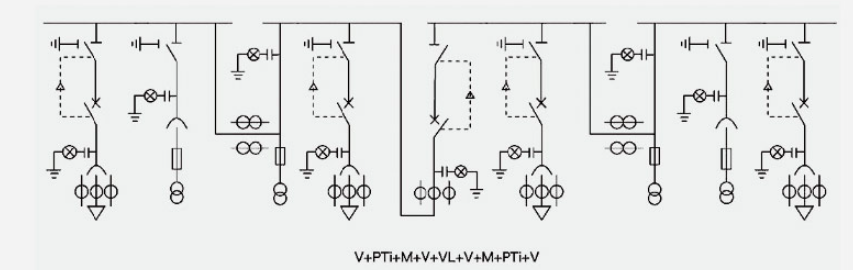

代表的なスキームの組み合わせ 2

注: 上記の典型的な組み合わせ参照スキームは、ユーザーのニーズに応じてさまざまな方法で組み合わせることができます。

ATS セグメンテーション スキーム

●スイッチの操作説明

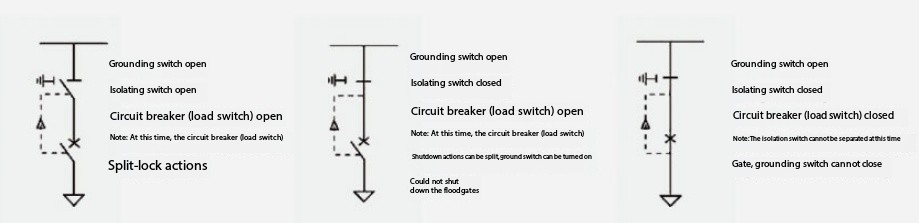

スイッチの位置、状態、インターロック

操作手順：

送電：遮断器（負荷開閉器）で上下扉を吊り（閉）→遮断開閉器で接地開閉器→遮断器（負荷開閉器）で送電が完了します。

停電：ブレーカー（負荷開閉器）→断路器→接地開閉器→ブレーカー（負荷開閉器）が無負荷（開）となり、扉がブラックアウトします。

● 取り付け説明書

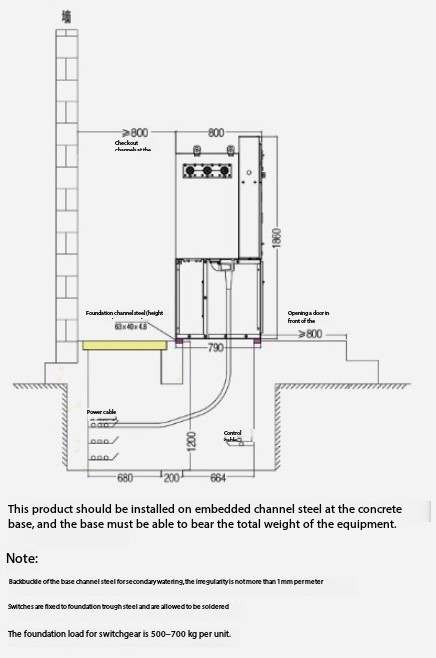

◆基礎と全体寸法

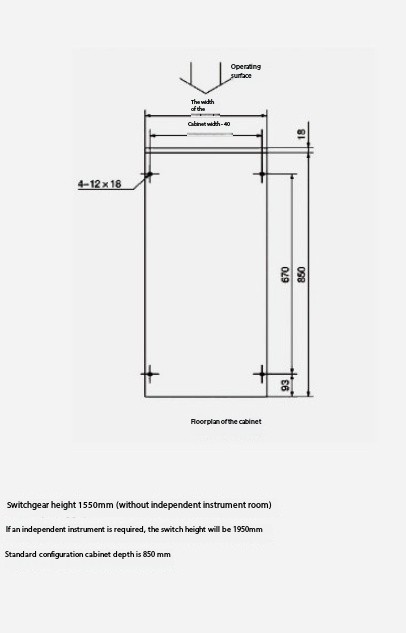

◆キャビネットと全体の設置寸法
