HVスイッチギア

●条件を使用します

▶気温：-10〜40℃;

▶高度：1000m未満

▶湿度：相対湿度：毎日の平均は95％未満で、毎月の平均は90％以下です

▶水蒸気圧力：毎日の平均値は2.2kpa以下であり、毎月の平均値は1.8kpa以下です。温度が突然低下すると、汚染を伴う凝縮が発生する可能性があります。この製品は、通常の条件よりも深刻な次の2つの環境条件に適しています。

（1）凝縮は頻繁ではなく（平均して月に2回以下）、わずかに汚染されています。

（2）。一般的に、凝縮はありません（平均して年に2回以下）、これは深刻に汚染されています

▶HVスイッチギアは、火災や爆発の危険がない過酷な場所に適しています。金属を腐食させて断熱材を破壊するには深刻な汚染で十分です

▶KYN28-12タイプのHVスイッチギアは、暴力的な振動、隆起、垂直傾向が80を超えない場所に適しています。

注記：

（1）HVスイッチギアにより、-30℃での保管と輸送が可能になります。

（2）高度が1000mを超える場合、b/2102「高度領域を使用した高電圧電気装置の技術的要件」に従って処理するものとします。高度が2000mを超えない場合、低電圧補助装置についての措置は取られません。

（3）実際の使用条件が上記とは異なる場合、ユーザーとメーカーの両方によって交渉されるものとします。

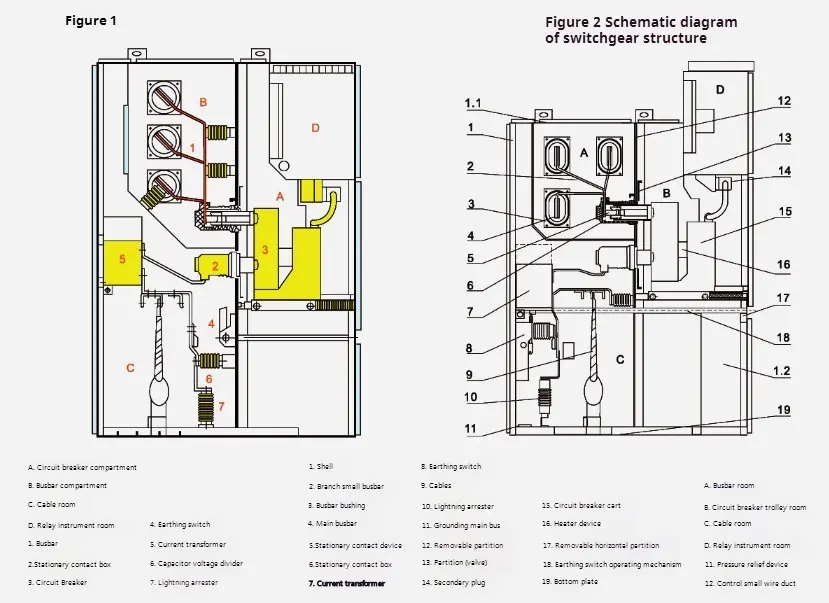

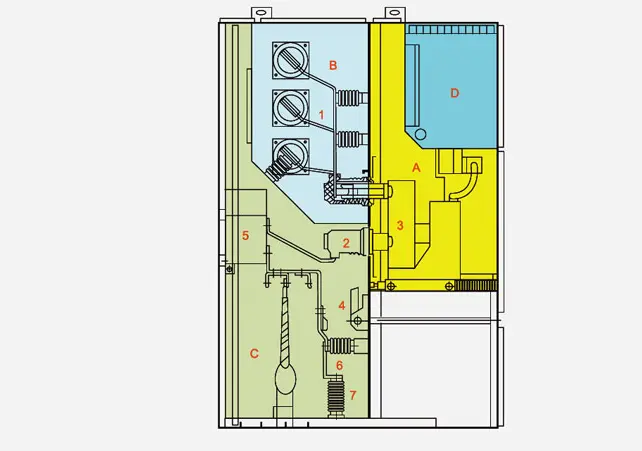

◆HVスイッチギアは、固定されたキャビネット本体と描画可能な部品（略して手錠）の2つの部分で構成されています（HV Swittegear構造の概略図については、図を参照してください）。スイッチガートのキャビネット本体のシェルと各機能ユニットの拍手は、アルミニウム亜鉛コーティングされた鋼板によってボルトで固定されています。スイッチギアシェルの保護レベルはIP4Xに到達し、各コンパートメントパーティションボードと回路ブレーカードアの保護レベルは開いたときにP2Xです。 KYN28-12タイプのHVスイッチギアには、VS1、ZN 12V真空回路ブレーカーハンドカートとVD4真空回路ブレーカーハンドキャート、およびABB Companyが生産するVC真空コンタクタを装備できます。スイッチギアは、二重キャビネット、つまり連続した配置に設置できます。スイッチキャビネットの設置とデバッグは、前面で実行できるため、スイッチキャビネットを壁に取り付けることができます。壁に取り付けることの最大の利点は、床面積を節約することです。さらに、HVスイッチギアは、壁、つまり両面メンテナンスタイプなしで設置できます。 2つの内部構造のレイアウトは一貫性がなく、その利点は便利なメンテナンスです。

◆HVスイッチギア構造

◆KYN28-12タイプHVスイッチギアの概要

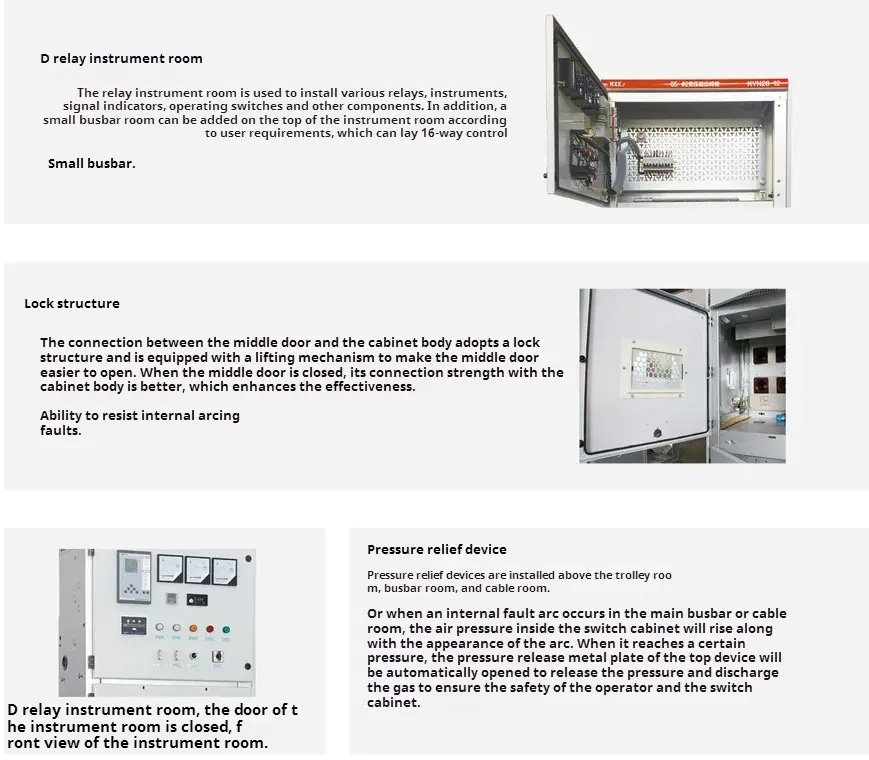

キャビネットシェルとHVスイッチギアのパーティションは、CNC工作機械によって処理および曲がった後にボルトで固定されたアルミニウム亜鉛でコーティングされた鋼板または鋼板で作られており、組み立てられたスイッチキャビネットは均一性を維持できます。アルミニウム亜鉛コーティングされた鋼板は、同じ鋼板よりも強い抗腐食と酸化防止効果と高い機械的強度を備えています。 HVスイッチギアの内部は1つに分かれています。ハンドカートルーム2。バスルーム3。ケーブルルーム4。リレーインストルメントルーム、各ユニットのシェルには独立した接地があります。スイッチギアのドアにはすべて静電プラスチックが散布されており、表面に耐衝撃性、耐性抵抗、美しい外観の利点があります（色はユーザーがカスタマイズできます）。

◆シェルとパーティション

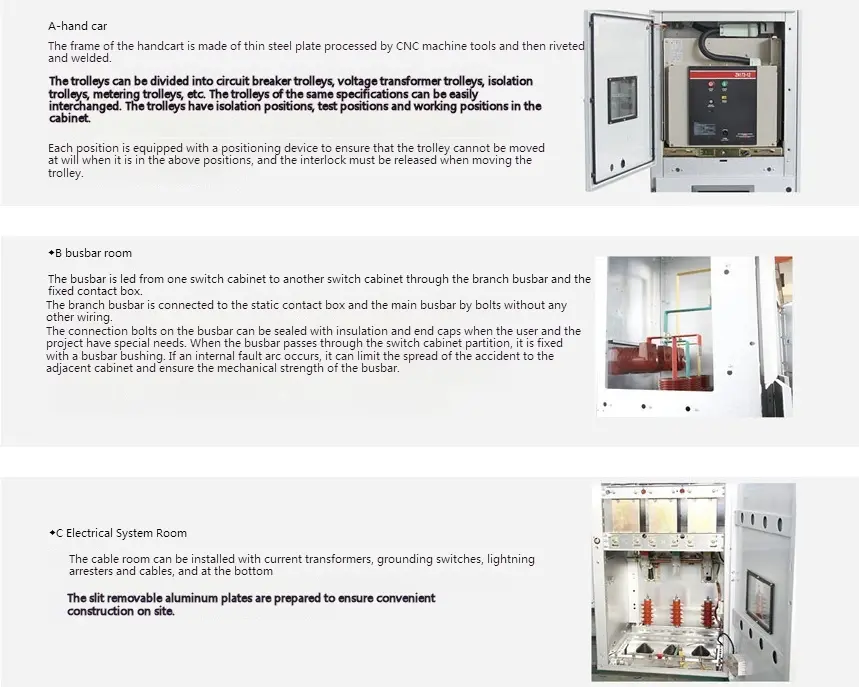

Kyn28-12タイプのHVスイッチギアのシェルとパーティションは、CNC工作機械によって曲がった後にボルトで固定された高品質の輸入アルミニウム製の亜鉛鋼板で作られているため、組み立てられたHVスイッチギアはサイズの均一性を維持できます。強い腐食抵抗と酸化抵抗を持ち、同じ鋼板よりも機械的強度が高くなっています。 HVスイッチギアは、パーティションによって手錠室（サーキットブレーカーコンパートメント）、バスルーム、ケーブルルーム、リレーインストルメントルーム（低電圧ルーム）に分割されます。各ユニットのシェルは独立して接地されています。

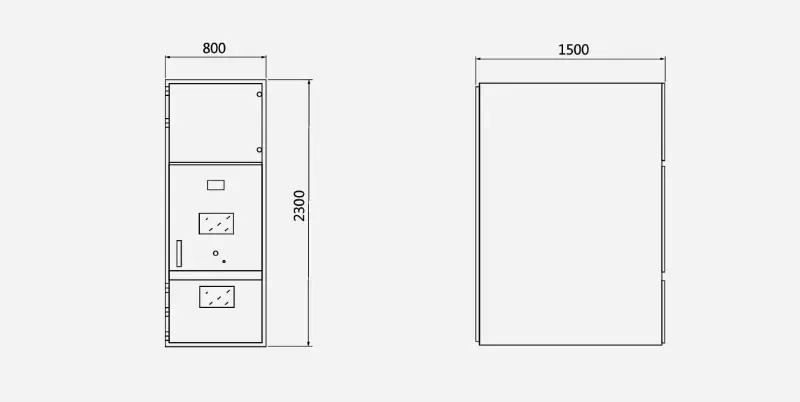

◆HVスイッチギアのアウトライン寸法はBELOWSです：
