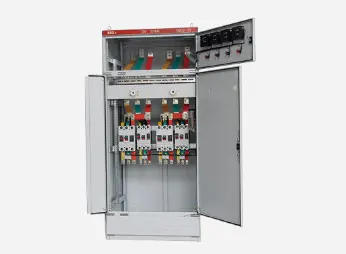

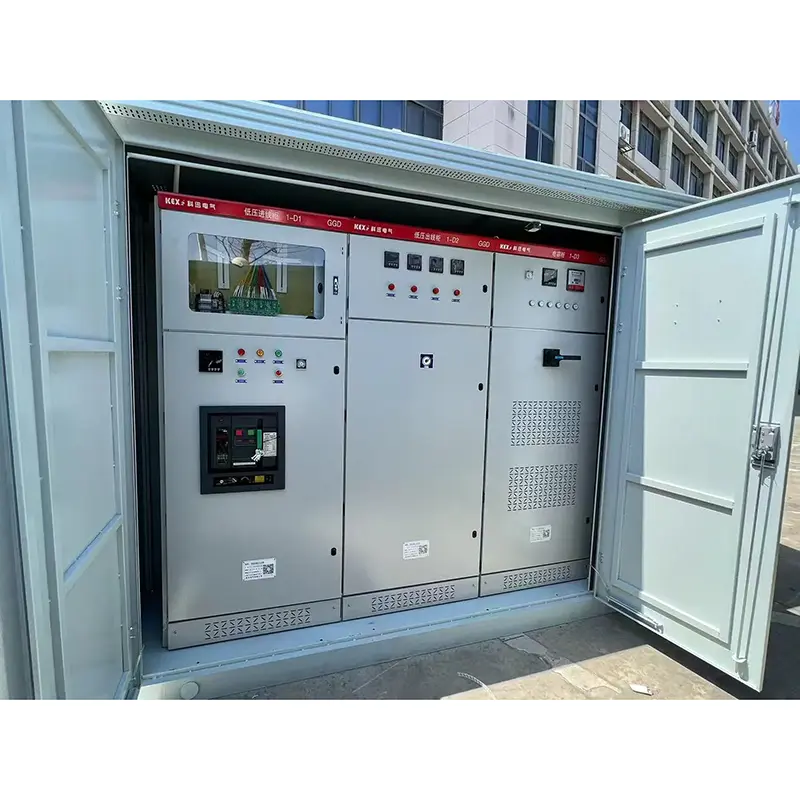

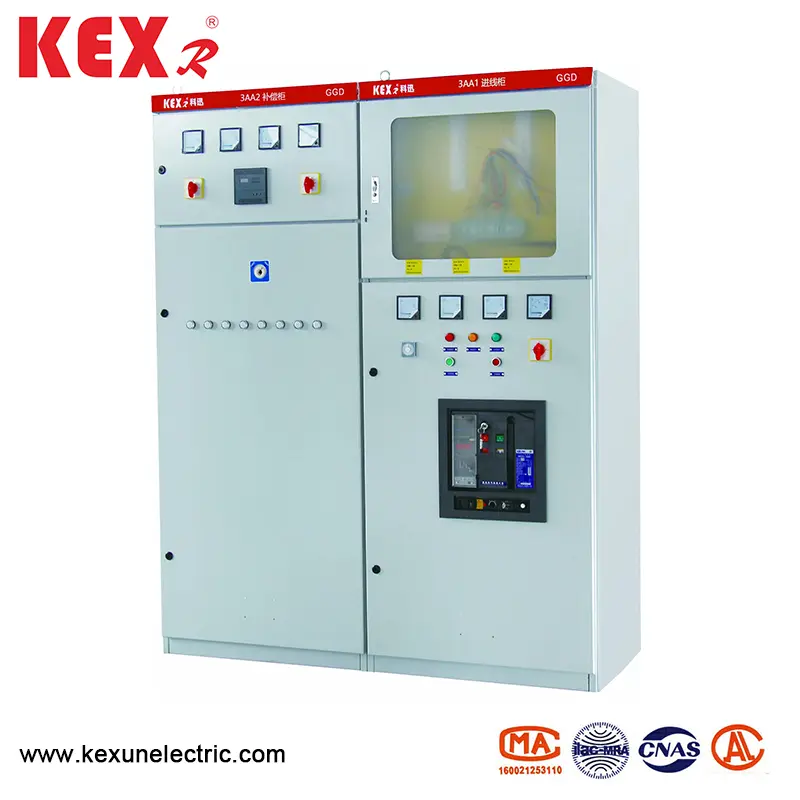

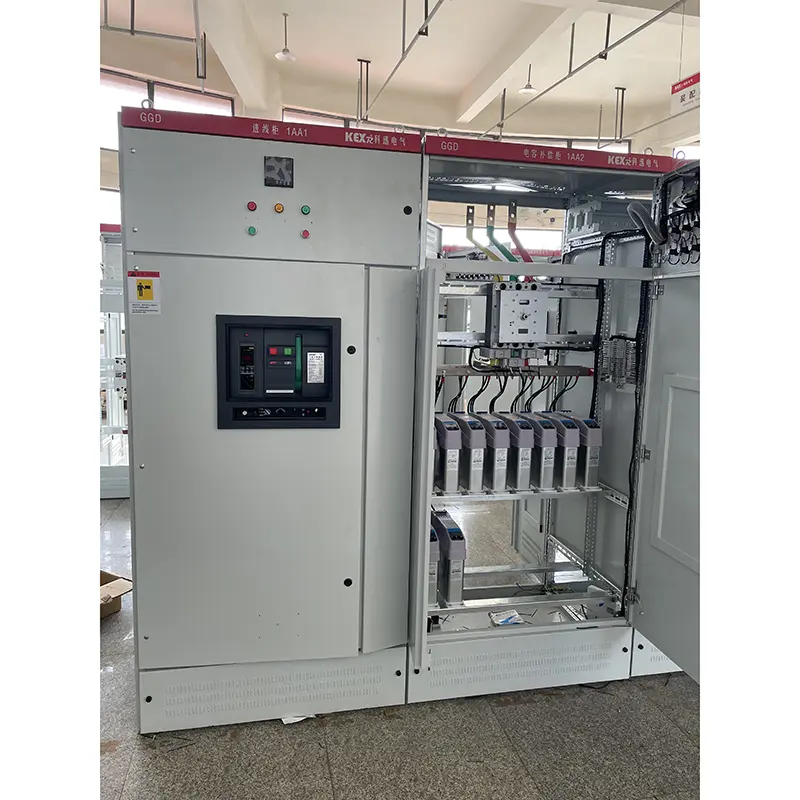

AC低電圧分布キャビネット

●アプリケーション領域

GGD AC低電圧分布キャビネットは、エネルギー省の有能な上司と電力ユーザーと設計部門の大部分の要件に応じて、安全性、経済、合理性、信頼性の原則に基づいて設計された新しいタイプの低電圧分布キャビネットです。この製品には、高速度容量、良好な動的および熱安定性、柔軟な電気スキーム、便利な組み合わせ、シリーズ、強力な実践性、新しい構造、高保護レベルの特性があり、低電圧スイッチギアの更新された製品として使用できます。 GGD AC低電圧分布キャビネットは、IEC439低電圧スイッチギアおよびコントロールギア、GB7251低電圧スイッチギアおよびその他の標準に準拠しています。

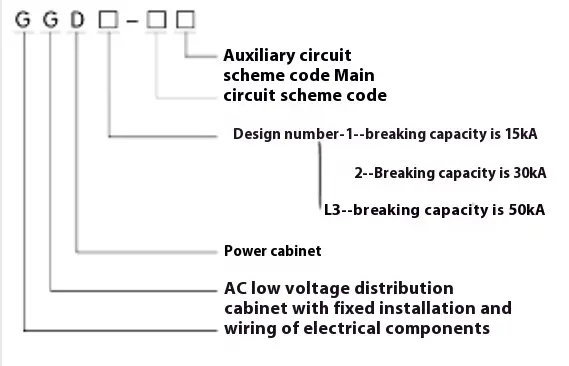

●モデルの意味

●電動性能

◆基本的な電気パラメーター

◆メイン回路スキーム

GGD AC低電圧分布キャビネットの主回路には129のスキームと298の仕様があります（補助回路の機能的変化と制御電圧の変化に由来するスキームと仕様を除く）。その中で、GGD1には49のスキームと123の仕様があります。 GGD2には53のスキームと107の仕様があります。 GGD3モデルには27のスキームと68の仕様があります。メインサーキットスキームは、設計および使用部門の大部分の意見を求めて選択され、発電所が必要とするスキームが増加しました。 2000kvaおよび以下の配電変圧器に適した3150aと評価されています。さらに、リアクティブな電力補償のニーズを満たすために、GGJ1およびGGJ2透過補償キャビネットが設計されており、4つのメイン回路スキームと12の仕様が合計で設計されています。

◆補助回路スキーム

補助回路の設計は、電源スキームと発電所スキームの2つの部分に分かれています。 BGDキャビネットには、セカンダリコンポーネントを設置するのに十分なスペースがあります。同時に、NLSは、リレー保護を添付する際に発電所と特別なユーザーのニーズを満たすために、特別なLM23D電流トランスも開発しました。

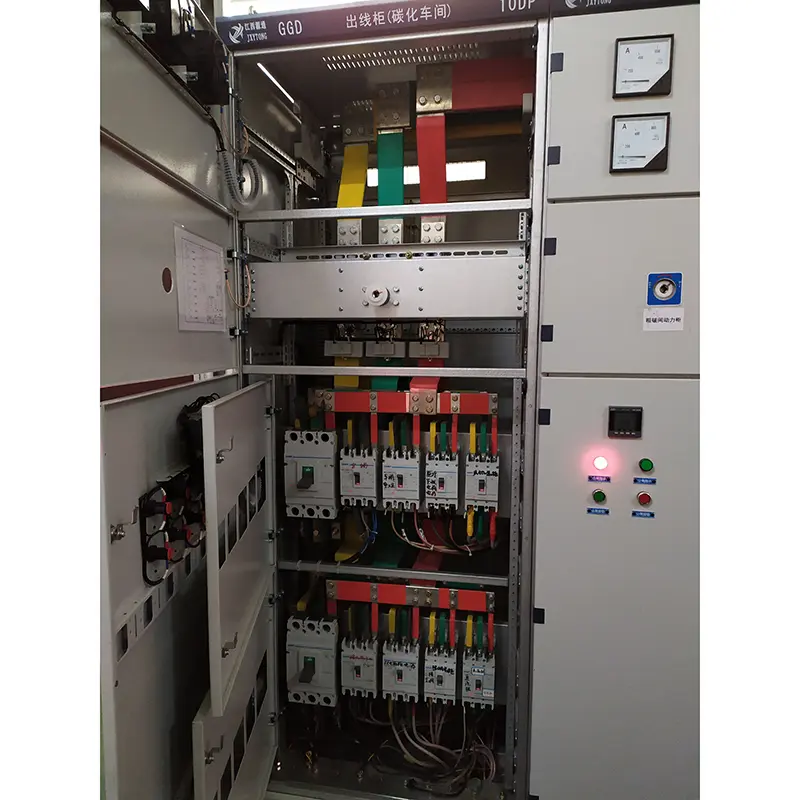

◆メインバスバー

価格比と銅をアルミニウムに置き換える可能性を考慮すると、定格電流が1500Aを下回るときに単一のアルミニウムバスを使用でき、定格電流が1500を超えると二重銅バスを使用できます。メーカーはこの規制に従ってプロトタイプを製造し、タイプテストに合格します。もちろん、メーカーは、ユーザーの要件に応じて、同じ現在の容量でアルミニウムバスを銅バスに置き換えることもできます。バスの重複表面はすべて池の錫プロセスによって処理されます

◆電気部品の選択

▶GGDタイプAC低電圧分布キャビネットは、主に中国で大量生産できる高度な電気部品を採用しています。同時に、経済と合理性の原則によれば、DZ10DやD220などの利用可能な古い製品は、実現可能性を完全に考慮するという前提で予約されており、廃止された製品は選択されていません。

▶HD13BXおよびHS13BXロータリー操作ナイフスイッチは、BGGDキャビネットのユニークな構造のニーズを満たすためにNLSによって設計された特別なコンポーネントです。それらはメカニズムの動作モードを変更し、古い製品の利点を保持し、実用的な電気部品です。

▶設計部門がユーザーのニーズに応じてより良いパフォーマンスとより高度な技術を備えた新しい電気コンポーネントを選択した場合、GGDタイプのAC低電圧分布キャビネットは、電気コンポーネントの更新による製造と設置の困難を引き起こすことはありません。

▶主回路の動的安定性をさらに改善するために、NLSはZMを組み合わせたバスクランプとGGDキャビネットの断熱サポートを設計しました。バスバークランプは、高強度で高フレームのリターン剤PP0合金材料で作られています。これは、断熱強度、良好な自己環境パフォーマンス、ユニークな構造を備えています。ビルディングブロックを調整することでのみ、単一のバスバークランプまたはダブルバスバークランプに簡単に結合できます。断熱サポートは、低コストと高強度のスリーブタイプの成形ジョイントであり、古い製品の不十分なクリープ距離の欠陥を解決します。

●インストールと使用

製品が受信場所に到着したら、まずパッケージが無傷かどうかを確認し、関連部門に通知して、問題が発見された時点で理由を見つける必要があります。すぐに設置されていない製品の場合、通常の使用条件の規定に従って適切な場所に配置する必要があります。

◆製品のインストール

 製品の設置は、インストール概略図（添付の図を参照）に従って実行するものとし、ユーザーは基本チャネルスチールとボルトを提供するものとします。メインバスが錫メッキを使用して列全体に設置されると、重複する表面を修復および水平にし、洗浄し、ニュートラルなワセリンでコーティングするか、他の測定値を取得し、ボルトで固定します。

◆製品は、設置後および操作中に次のアイテムを検査およびテストするものとします。

▶キャビネットのトップペイントが落ちたかどうか、キャビネットが乾燥してきれいかどうかを確認してください。

▶電気部品の動作メカニズムが柔軟であり、妨害や過度の動作力はないはずです。

▶メインおよび補助接触のメイン電気器具のオンオフが信頼性が高く正確であるかどうか。

▶機器の表示と変圧器の比率と極性が正しいかどうか。

▶Busbar接続が良好であるかどうか、および断熱材がサポート、取り付け部品、およびアクセサリーがしっかりと確実に設置されているかどうか。

▶補助接点が要件を満たしているかどうか、ヒューズのヒューズコア仕様が正しいかどうか、リレーの設定値が設計要件を満たしているかどうか、およびアクションが信頼性と正確であるかどうか。

▶回路の接触が電気概略図の要件を満たしているかどうか。

▶保護回路システムが要件を満たしているかどうか。

▶500ボルトMegohmmeterを使用して、1メゴムメートル以上の断熱抵抗値を測定します。

◆使用に関する予防策

（1）資格のある専門家のみが、操作、検査、メンテナンスのために、製品メンテナンスチャネルと食器棚のドアに参加または開くことができます。

（2）。エアスイッチは何度も、メインの接触局所火傷を発生させ、炭素物質を生成し、接触抵抗を増加させ、その動作指示に従って空気スイッチの定期的なメンテナンスと修理になるはずです。

◆メーカーは、供給時に次の文書とアクセサリを提供するものとします。

▶パッキングリスト

▶製品証明書

▶使用の指示

▶工場試験レポート

▶関連する電気図面

▶契約で指定されたキャビネットドアキー、操作ハンドル、スペアパーツ。

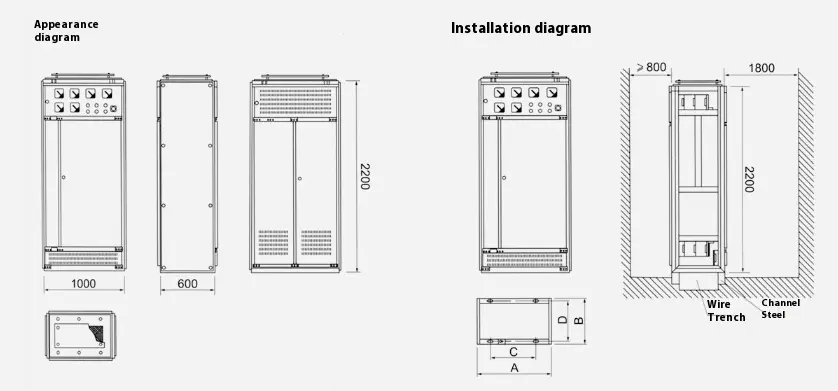

●GGDタイプAC低電圧分布キャビネットの概要とインストールの概略図
